Bộ Giác Hút Chân Không PFG 150-B01

Giác hút chân không PFG 120 là gì ? chức năng của giác hút chân không như thế nào ?cấu tạo và nguyên lý hoạt động ra sao ?sau đây chúng ta sẽ cùng tìm hiểu nhé.

Giác hút chân không PFG 120 là gì ?

Giác hút chân không nói chung là một bộ phận trong hệ thống máy móc công nghiệp. Công cụ này đảm nhiệm việc giữ, di chuyển các vật. Giác hút được ứng dụng nhiều trong công tác tự động hóa sản xuất, lắp ráp linh kiện điện tử, kính, nhựa… trong nhà máy.

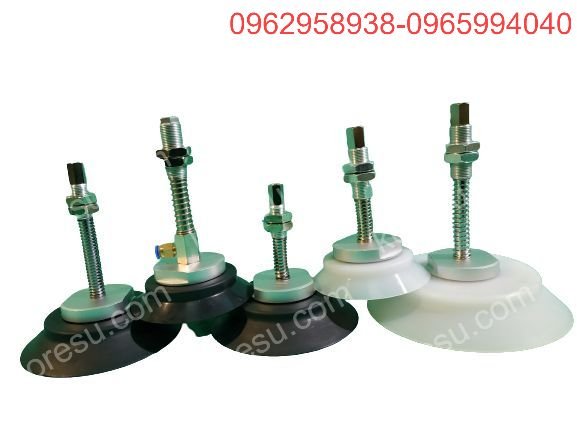

Các mã chân giác hút và núm húp của PFG

+Bộ giác hút chân không PFG 150 -J25-B01-A18:

*kích thước: tổng chiều dài 138mm ,cọc hút dài 106mm,núm hút cao 32mm

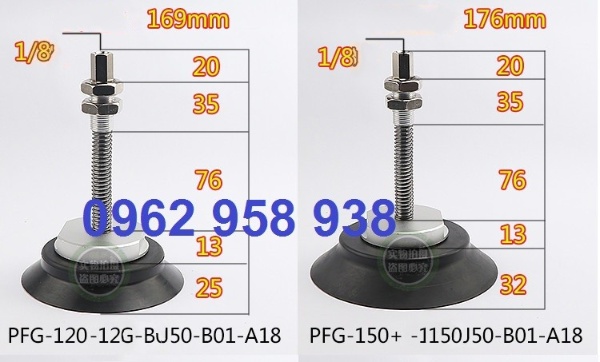

+Bộ giác hút chân không PFG 150 -J50-B01-A18:

*kích thước: tổng chiều dài 176mm ,cọc hút dài 144mm,núm hút cao 32mm

+Bộ giác hút chân không PFG 150 -J25-B01-A22:

*kích thước: tổng chiều dài 159mm ,cọc hút dài 127mm,núm hút cao 32mm

Cấu tạo và nguyên lý hoạt động ra sao ?

Gồm 2 phần đó là chân giác hút và núm giác hút

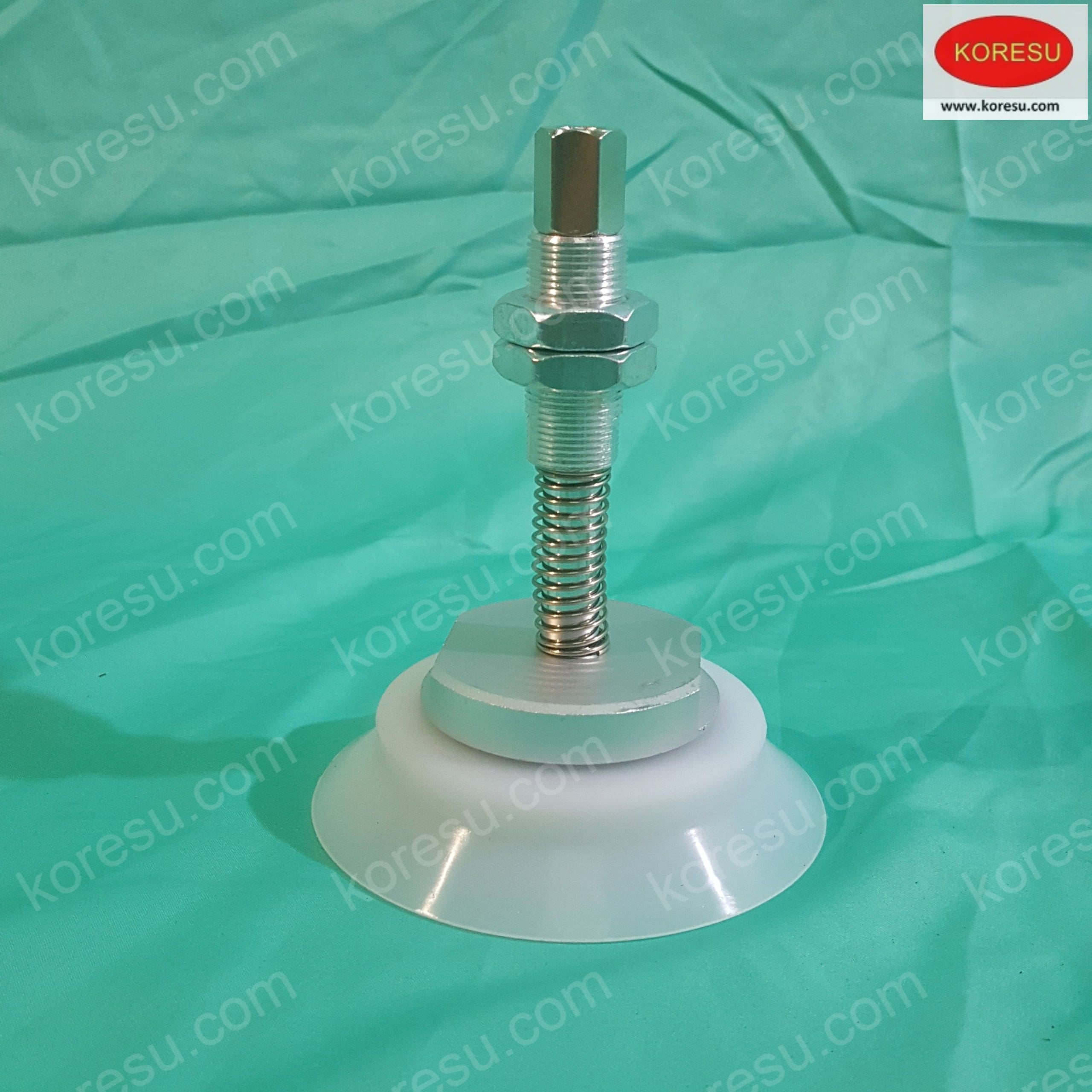

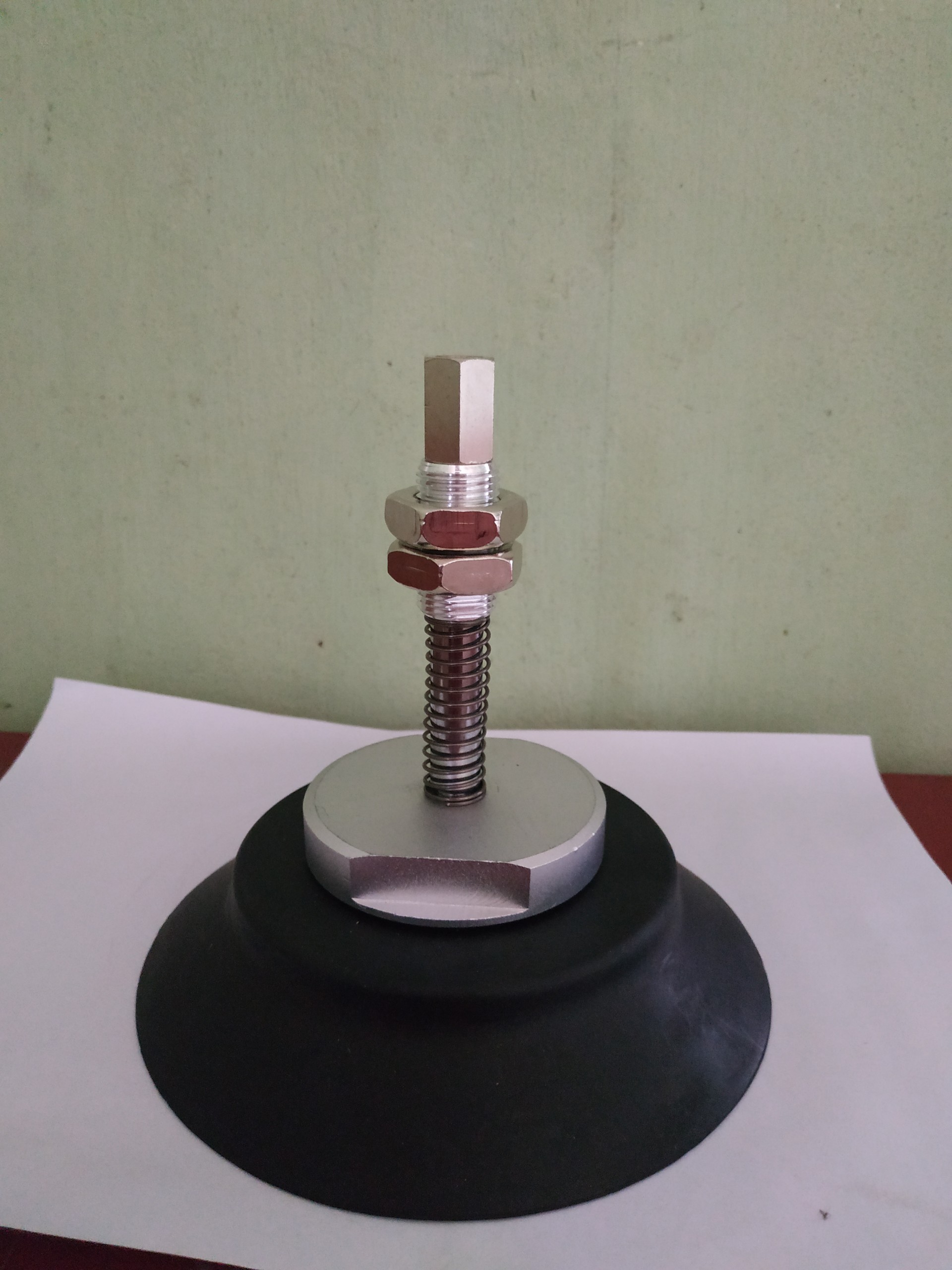

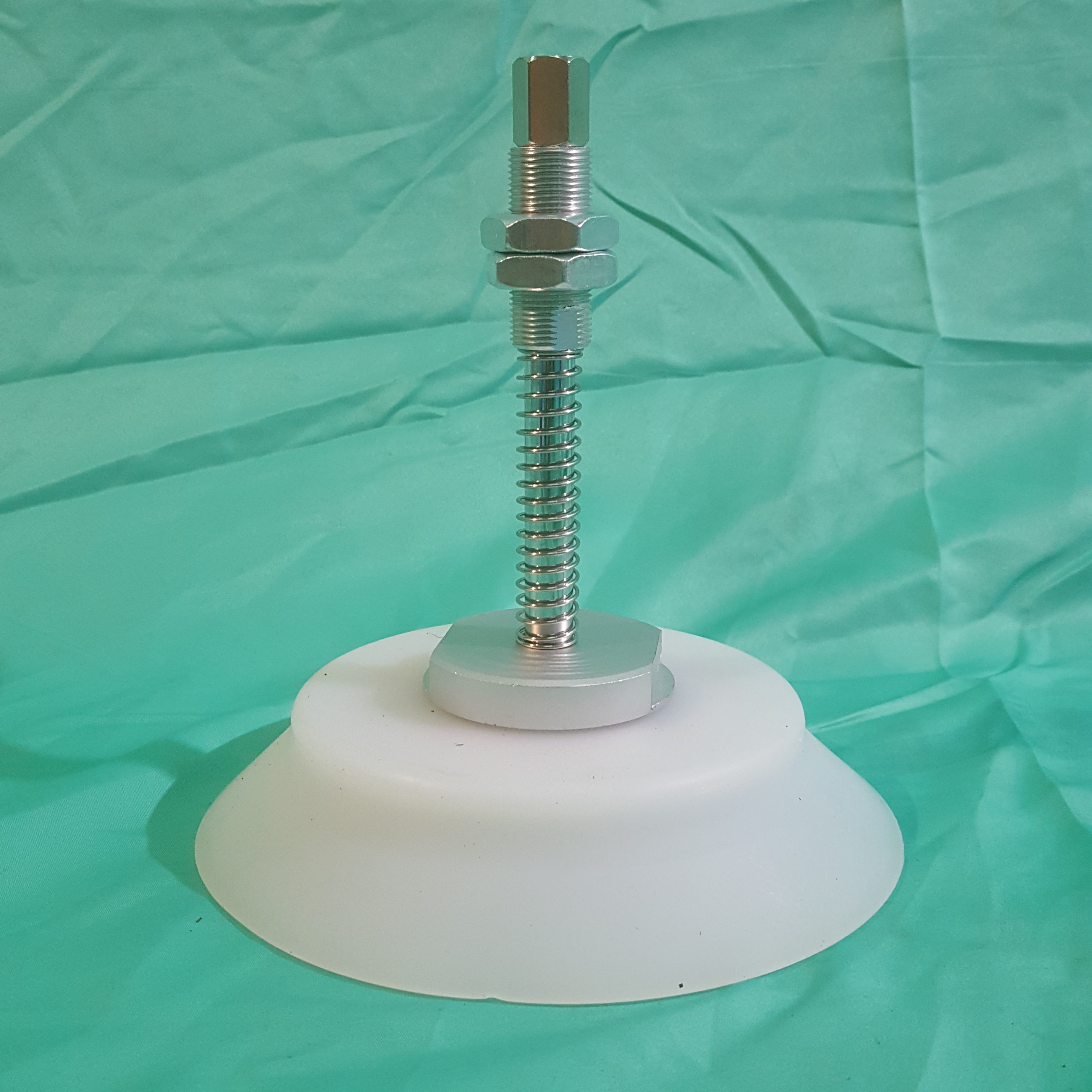

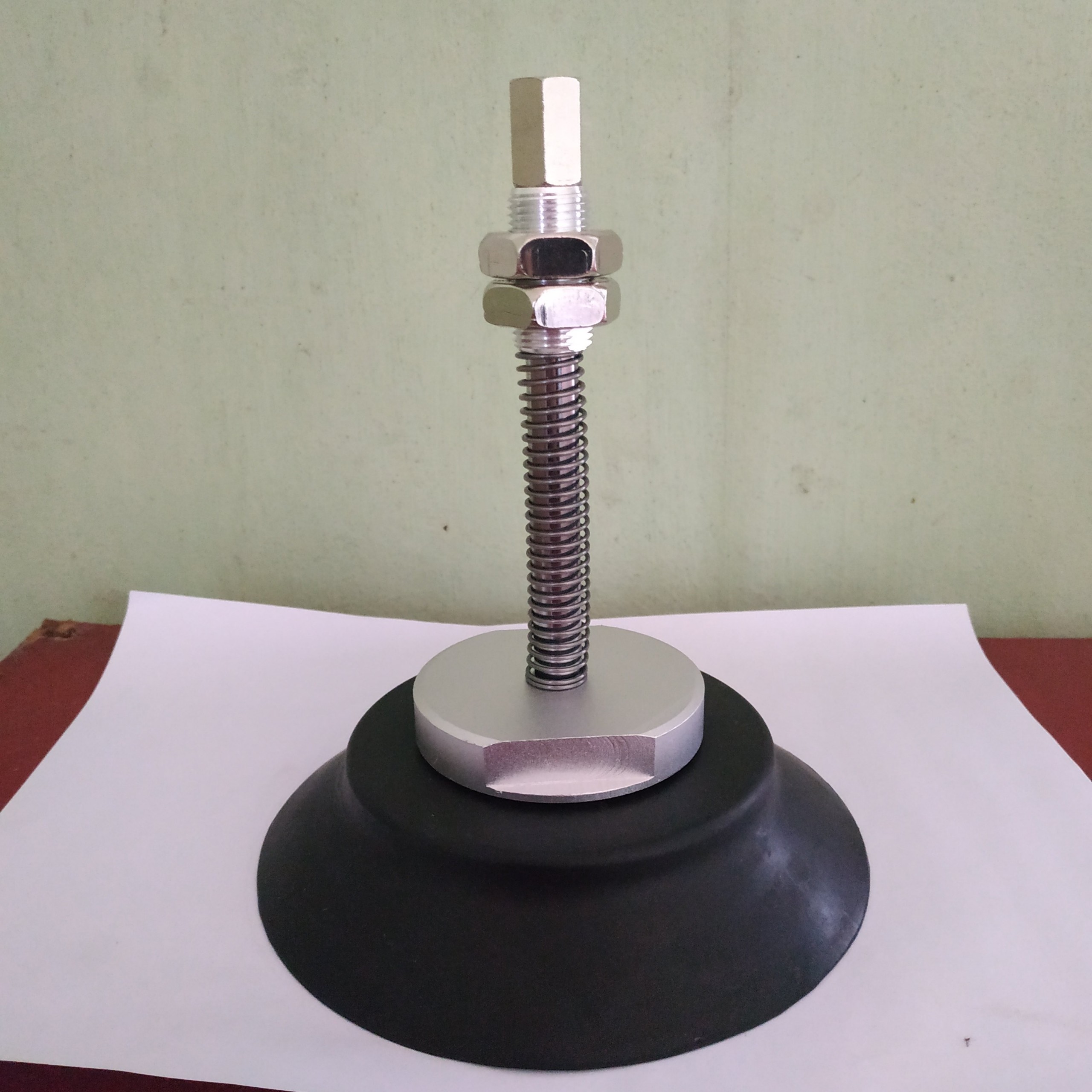

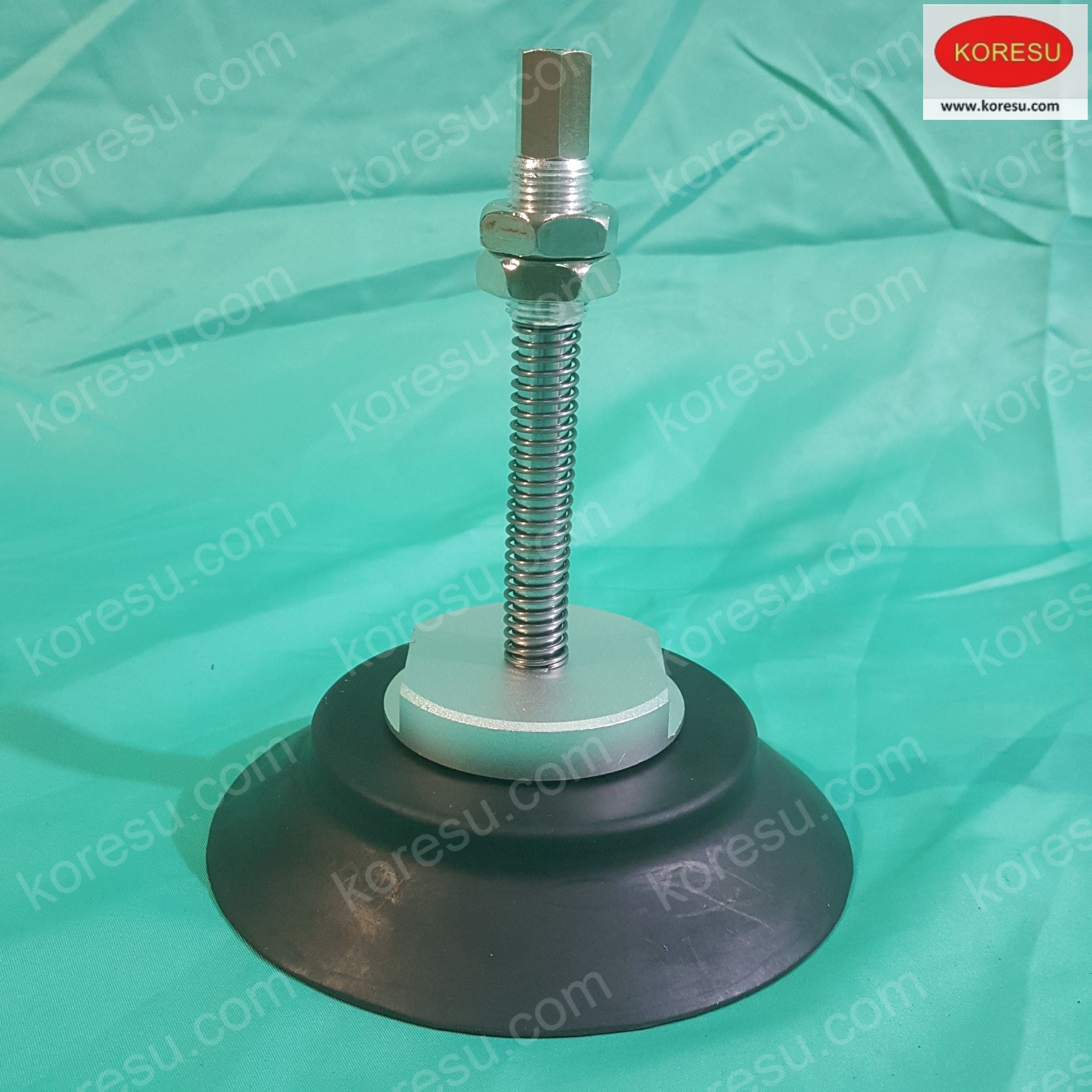

Chân giác hút chân không

Chân giác hút là bộ phận được nối trực tiếp với động cơ chuyển động, giúp nâng/hạ và di chuyển đồ vật trong dây truyền sản xuất. Chân giác hút có 4 chi tiết chính:

• Thân chính bằng thép hoặc hợp kim nhôm gắn với núm hút chân không.
• Đầu ren được gắn với tay gắp chuyển động trong dây chuyền sản xuất.
• Lò xo đệm giúp giảm lực tác động khi núm hút hút, nâng vật lên.
• Khớp nối kết nối với ống hút

Có nhiều loại chân giác hút khác nhau tùy kích thước, khối lượng vật cần nâng. Tuy nhiên, đa số các mẫu giác hút đều có kích thước nhỏ và trọng lượng nhẹ

Núm giác hút chân không

Núm giác hút (núm hút) có tác dụng giữ chắc vật để chân giác hút di chuyển, nâng/hạ vật đến vị trí cần thiết. Khi mới xuất hiện, núm hút được làm bằng cao su tự nhiên. Nhưng về sau, núm hút được ưu tiên làm bằng các vật liệu bền bỉ, chịu nhiệt tốt, ít biến dạng hơn như silicon, nhựa PVC hoặc hợp chất Neoprene.

Về cấu tạo, núm hút gồm 2 chi tiết: đầu núm nối trực tiếp với chân giác hút và bộ phận đàn hồi. Núm hút chân được thiết kế theo nhiều hình dạng kích thước khác nhau để phù hợp với bề mặt vật cần di chuyển.

via GIPHY
