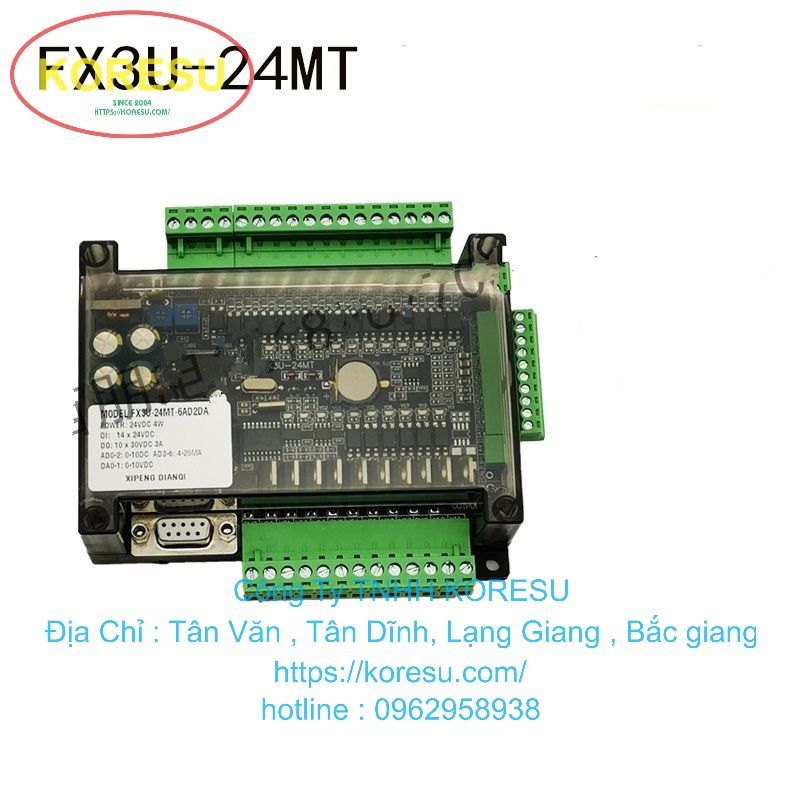

PLC Bộ điều khiển lập trình FX3U-24MT tương thích với phần mềm Mitsubishi (LC0007)

Mô tả:

 Điện áp làm việc: 24VĐC.

- Phần mềm lập trình: GX developer.

- Cáp nạp cho mạch: USB TO COM HL340.

- Tốc độ speed: 38.4 Kbps.

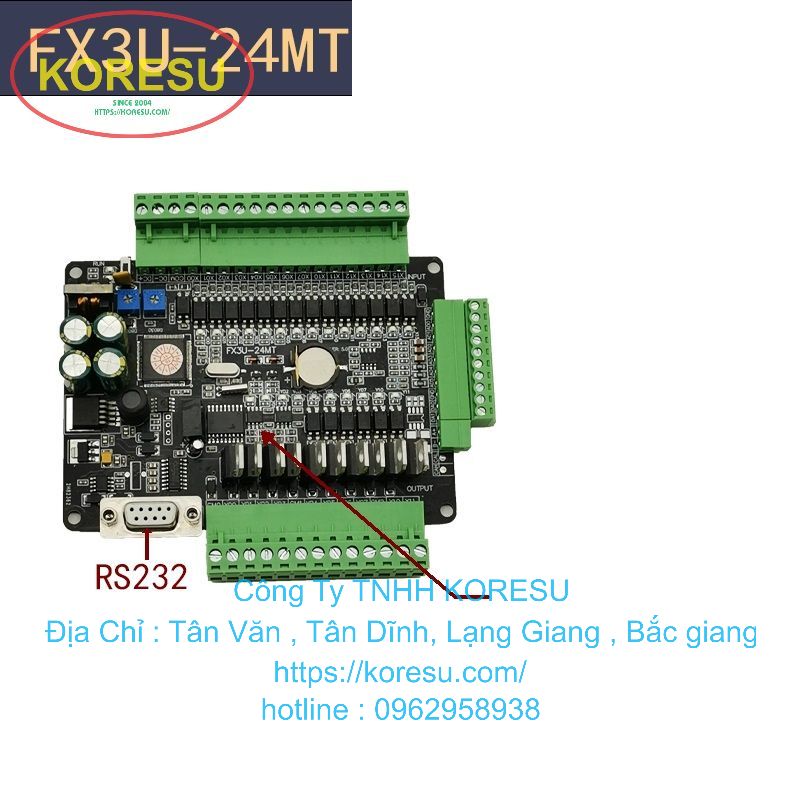

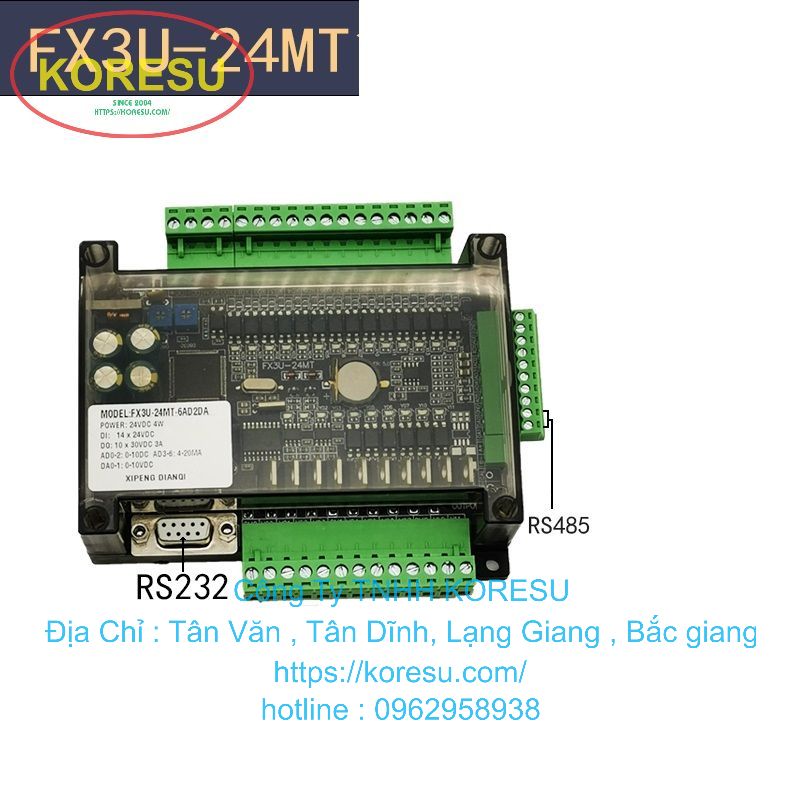

- 14 ngõ vào, 10 ngõ ra transistor, 6AD, 2DA, RS232

- Đầu vào tốc độ cao X0-X5, có thể được truy cập bằng ba bộ mã hóa AB, 6K mặc định, tùy chọn 100K

- 6 ngõ vào analog (3 kênh 0-10v, 3 kênh 4-20mA), 2 ngõ ra analog (0-10v)

- Power-down để duy trì, có thể được đặt miễn phí

Nguồn điện DC 24V

- Đầu vào AB 3 chiều

+ Hỗ trợ mã hóa 16 bit, Hỗ trợ ba loại ngắt, Hỗ trợ 1N, 2N, 3U của các hướng dẫn,

Tắt nguồn để duy trì dải cài đặt riêng của họ,

Chương trình 8000 bước,

Tốc độ tải xuống 38400,

Hoạt động điểm nổi, HMI,

Quét 3000 bước 1ms.

 1: DC + là cực dương của nguồn điện đầu vào 24VDC

2: DC- là cực âm của nguồn điện đầu vào

3: C0M là cực chung đầu vào, là cực thấp O

4: Các đầu vào X0-X7 đều hoạt động ở mức thấp và có thể được kết nối với cảm biến NPN

5: X0-X3 có thể được sử dụng làm bộ đếm tốc độ cao (mặc định) 12K. Tùy chọn 100K hỗ trợ bộ mã hóa 3 chiều AB và đầu ra C251

6: Y0-Y3 là xung tốc độ cao tín hiệu. Tối đa 100K

Mô tả chức năng sản phẩm · Viết chương trình ứng dụng bằng ngôn ngữ sơ đồ bậc thang, hỗ trợ Mitsubishi GX-Developer, .GX-WORK2 ·

 Hỗ trợ kết nối giao diện người-máy, hoàn toàn tương đương với Mitsubishi FX3U trong ứng dụng. ·

Hỗ trợ lập trình, tải xuống, giám sát sơ đồ bậc thang ·

 Cổng lập trình là Cổng để tải xuống chương trình và giao tiếp với giao diện người-máy. ·

 PLC này sử dụng MCU 32-bit cấp công nghiệp với khả năng chống nhiễu mạnh và tốc độ chạy vượt xa Mitsubishi FX3U ban đầu.

 · Bảo vệ bằng mật khẩu ban đầu của công ty , ·

 PLC này truyền sóng Tốc độ bit là 38400 như hình dưới đây
