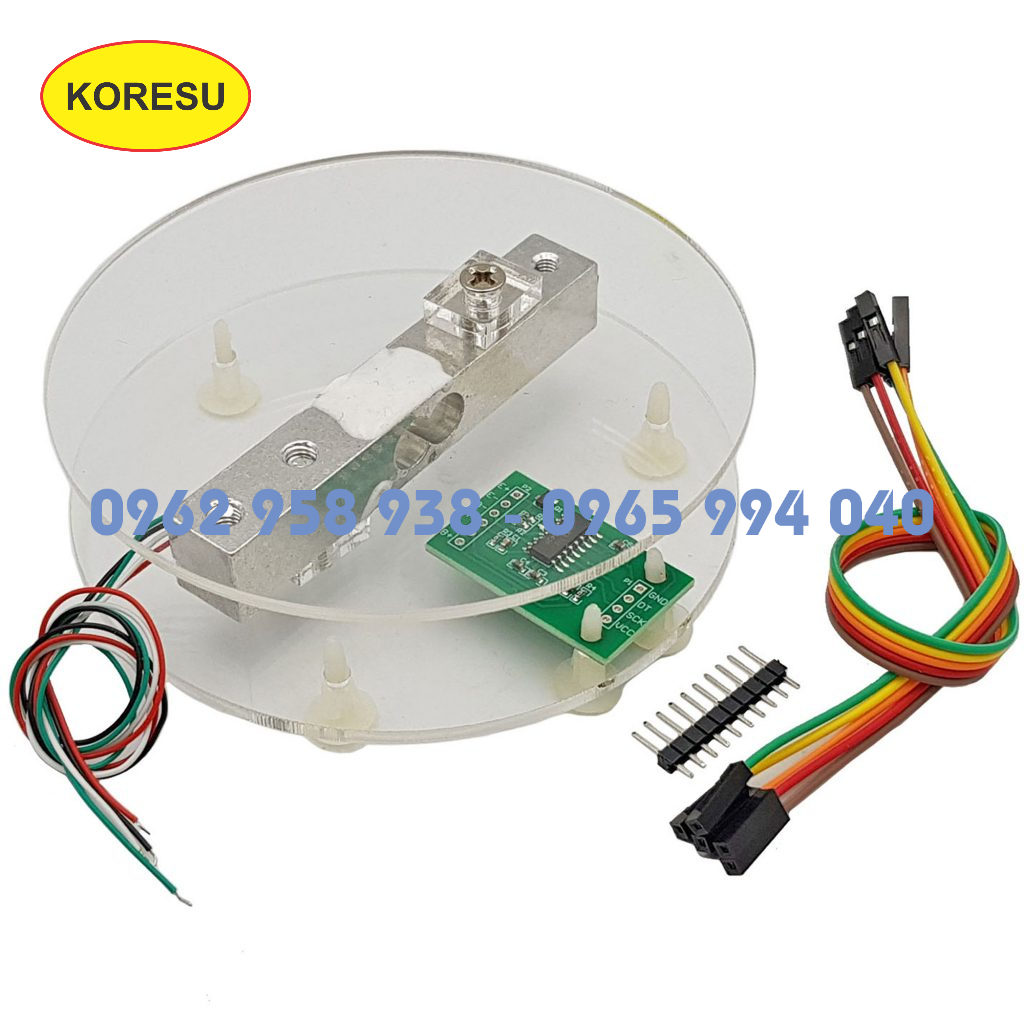

Bộ Cảm Biến Cân Nặng Loadcell 20kg + Khung Bàn Cân Mica (CB002)

Bộ Cảm Biến Cân Nặng Loadcell 20kg + Khung Bàn Cân Mica thường được sử dụng để làm cân điện tử , kết hợp với vi điều khiển để làm mô hình phân loại sản phẩm, mô hình máy tính tiền tự động…, Cảm biến có thể đo khối lượng của vật thể tối đa 20kg, cảm biến làm bằng kim loại với thiết kế nhỏ gọn, dễ dàng lắp đặt, độ chính xác cao. Sản phẩm tích hợp module chuyển đổi HX711 giúp dễ dàng giao tiếp với vi điều khiển. Khung bàn cân mica nhỏ gọn, trọng lượng nhẹ, dễ dàng sử dụng và mang theo.

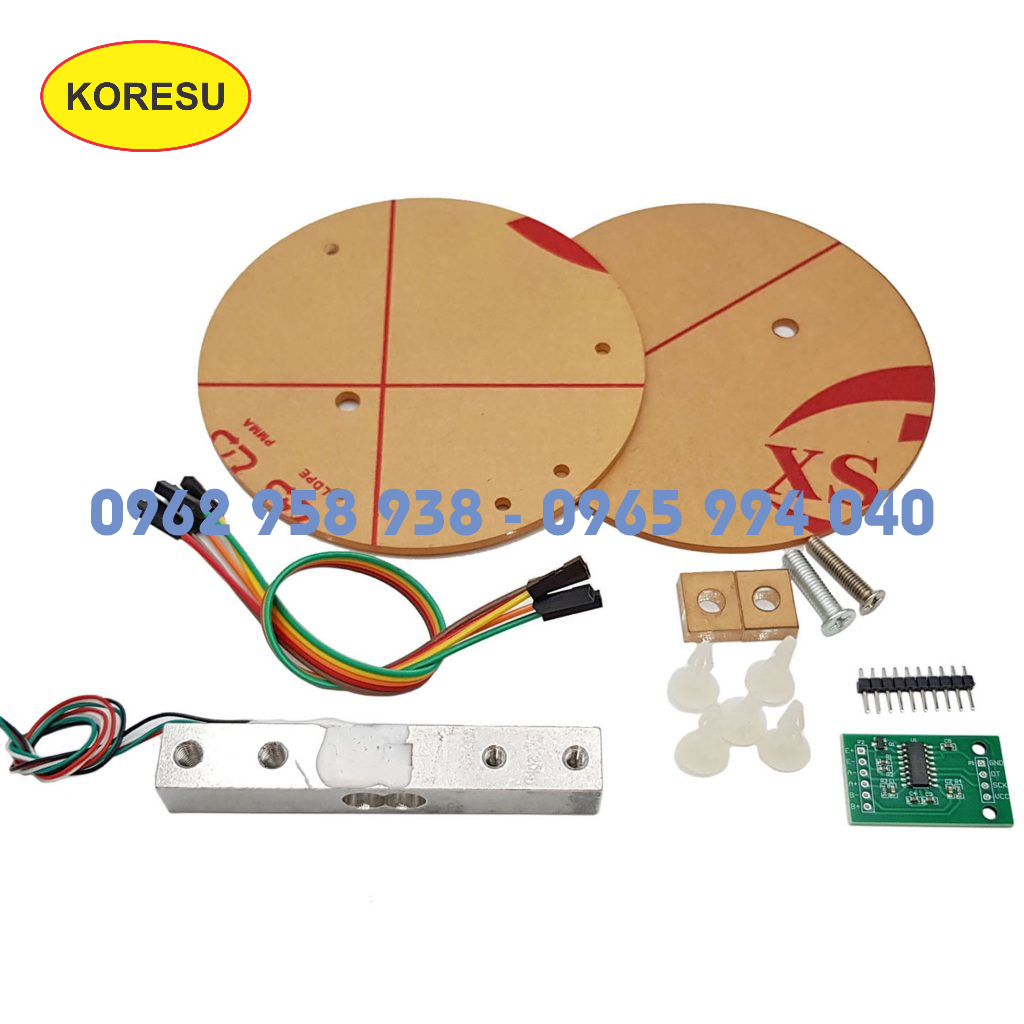

Bộ cảm biến gồm có

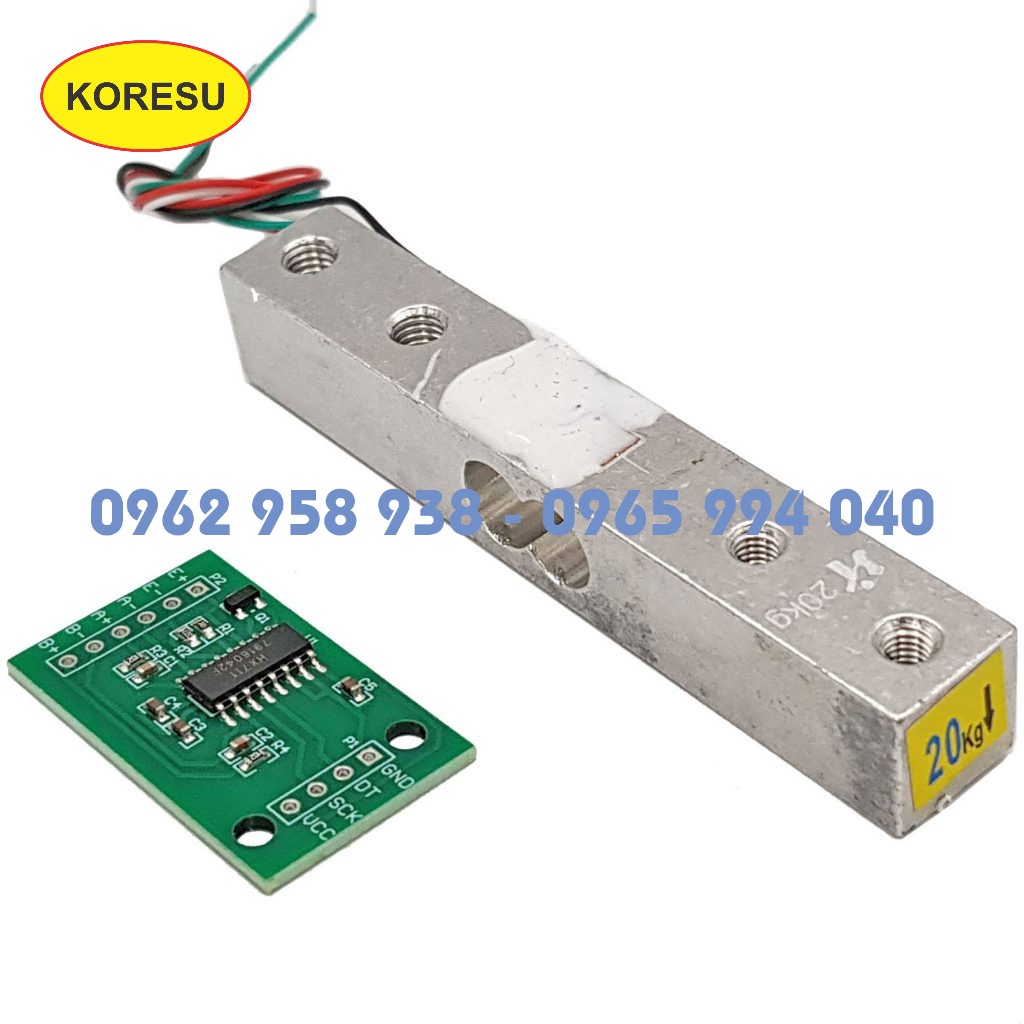

• Module chuyển đổi HX711

• Cảm biến loadcell 20kg

• Khung bàn cân Mica

• Dây cắm testboard

Lưu ý: sản phẩm chưa lắp ráp sẵn

Thông số kỹ thuật

• Tải trọng: max 20kg

• Rated Output ( mV/V): 1.0 +- 0.15

• Độ lệch tuyến tính (%): 0.05

• Creep (5min) %: 0.1

• Ảnh hưởng nhiệt độ tới độ nhạy %RO/ độ C: 0.003

• Ảnh hưởng nhiệt độ tới điểm không %RO/ độ C: 0.02

• Độ cân bằng điểm không %RO: +-0.1

• Trở kháng đầu vào (Ω ): 1066 +- 20

• Trở kháng ngõ ra (Ω ): 1000 +- 20

• Trở kháng cách li (MΩ) 50V: 2000

• Điện áp hoạt động: 5V

• Nhiệt độ hoạt động: -20 ~ 65 độ C

• Chất liệu cảm biến: nhôm

• Kích thước bàn cân:

  • Đường kính: 100mm

  • Chiều cao: 35mm

• Trọng lượng trọn bộ sản phẩm: 88g

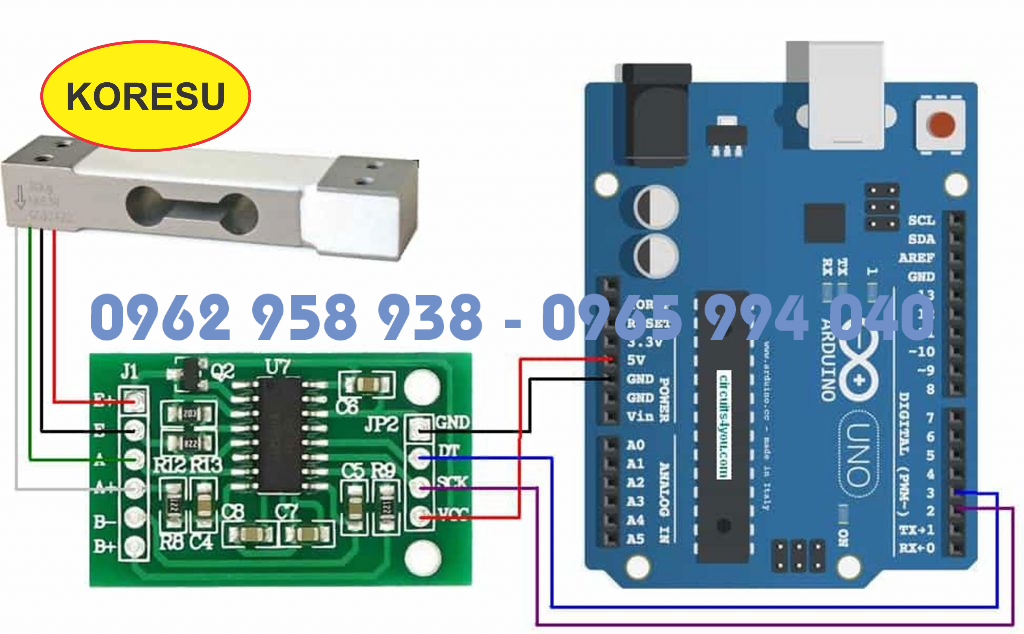

Code tham khảo

#include "HX711.h"

#define DOUT  2

#define CLK  3

HX711 scale(DOUT, CLK);

float calibration_factor = -103525;

//=============================================================================================

//                         SETUP

//=============================================================================================

void setup() {

  Serial.begin(9600);

  Serial.println("HX711 Calibration");

  Serial.println("Remove all weight from scale");

  Serial.println("After readings begin, place known weight on scale");

  Serial.println("Press a,s,d,f to increase calibration factor by 10,100,1000,10000 respectively");

  Serial.println("Press z,x,c,v to decrease calibration factor by 10,100,1000,10000 respectively");

  Serial.println("Press t for tare");

  scale.set_scale();

  scale.tare(); //Reset the scale to 0

  long zero_factor = scale.read_average(); //Get a baseline reading

  Serial.print("Zero factor: "); //This can be used to remove the need to tare the scale. Useful in permanent scale projects.

  Serial.println(zero_factor);

}

//=============================================================================================

//                         LOOP

//=============================================================================================

void loop() {

  scale.set_scale(calibration_factor); //Adjust to this calibration factor

  Serial.print("Reading: ");

  Serial.print(scale.get_units(), 3);

  Serial.print(" kg"); //Change this to kg and re-adjust the calibration factor if you follow SI units like a sane person

  Serial.print(" calibration_factor: ");

  Serial.print(calibration_factor);

  Serial.println();

  if(Serial.available())

  {

    char temp = Serial.read();

    if(temp == '+' || temp == 'a')

      calibration_factor += 10;

    else if(temp == '-' || temp == 'z')

      calibration_factor -= 10;

    else if(temp == 's')

      calibration_factor += 100;

    else if(temp == 'x')

      calibration_factor -= 100;

    else if(temp == 'd')

      calibration_factor += 1000;

    else if(temp == 'c')

      calibration_factor -= 1000;

    else if(temp == 'f')

      calibration_factor += 10000;

    else if(temp == 'v')

      calibration_factor -= 10000;

    else if(temp == 't')

      scale.tare();  //Reset the scale to zero

  }

}
