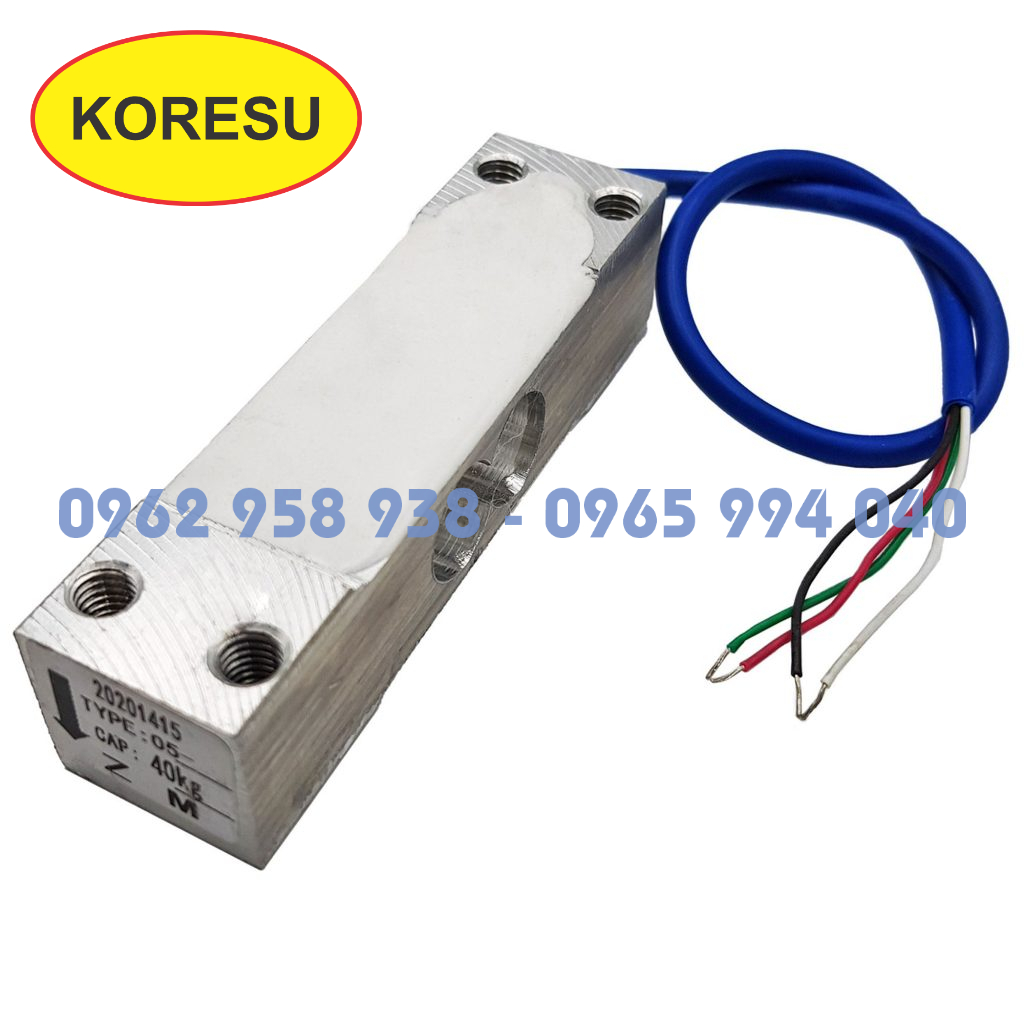

Cảm biến cân nặng Loadcell 40kg (CB005)

Weight sensor Loadcell 40kg

Cảm biến cân nặng loadcell 40kg Thông báo mua hàng: Nếu thang đo nền tảng điện tử thay thế cảm biến, thông thường cần phải hiệu chỉnh lại trước khi sử dụng. Cần phải biết quy trình hiệu chuẩn của thang đo.

Thông số kỹ thuật

• Tích hợp lỗi 0.02% FS

• Nhạy 1,0 ± 0.1mv / v

• Phi tuyến 0.02% FS

• Trễ 0.02% FS

• Tầm quan trọng 0.02% FS  ,0.02% leo FS / 10min

• Trở kháng đầu vào 405 ± 10Ω

• Trở kháng đầu ra của 350 ± 3 resistance

• Điện trở cách điện 0005000MΩ (100VDC)

• Điện áp kích thích 5VDC

• Phạm vi bù nhiệt độ 12 VDC 10°C ～ + 40°C

• Phạm vi nhiệt độ -20°C + 60°C

• Phạm vi quá tải an toàn Phạm vi quá tải tối đa 120%

• Bảo vệ 150%

• Kết nối với module HX711:

  • Trắng E+

  • Đen : E-

  • Đỏ : A+

  • Xanh : A

Hướng dẫn kiểm tra dây Loadcell

• Lập bảng đo từng cặp trở

• 4 dây đỏ, đen, xanh, trắng. Đo lần lượt 2 dây sẽ được 6 cặp giá trị khác nhau.

• Loại bỏ 4 cặp có giá trị nhỏ nhất, trong 2 cặp dây còn lại, cặp nào có giá trị lớn hơn là cặp dây nguồn, cặp có giá trị nhỏ hơn là cặp dây tín hiệu.

Sau khi kiểm tra xong ta được 2 cặp dây đỏ và xanh, đen và trắng. Để kết nối với mạch chuyển đổi HX711, ta kết nối như sau:

• Trắng E+

• Đen : E-

• Đỏ : A+

• Xanh : A

• Lưu ý: Mỗi loadcell có thể có các cặp dây khác nhau, nên cần kiểm tra chính xác trước khi sử dụng.
