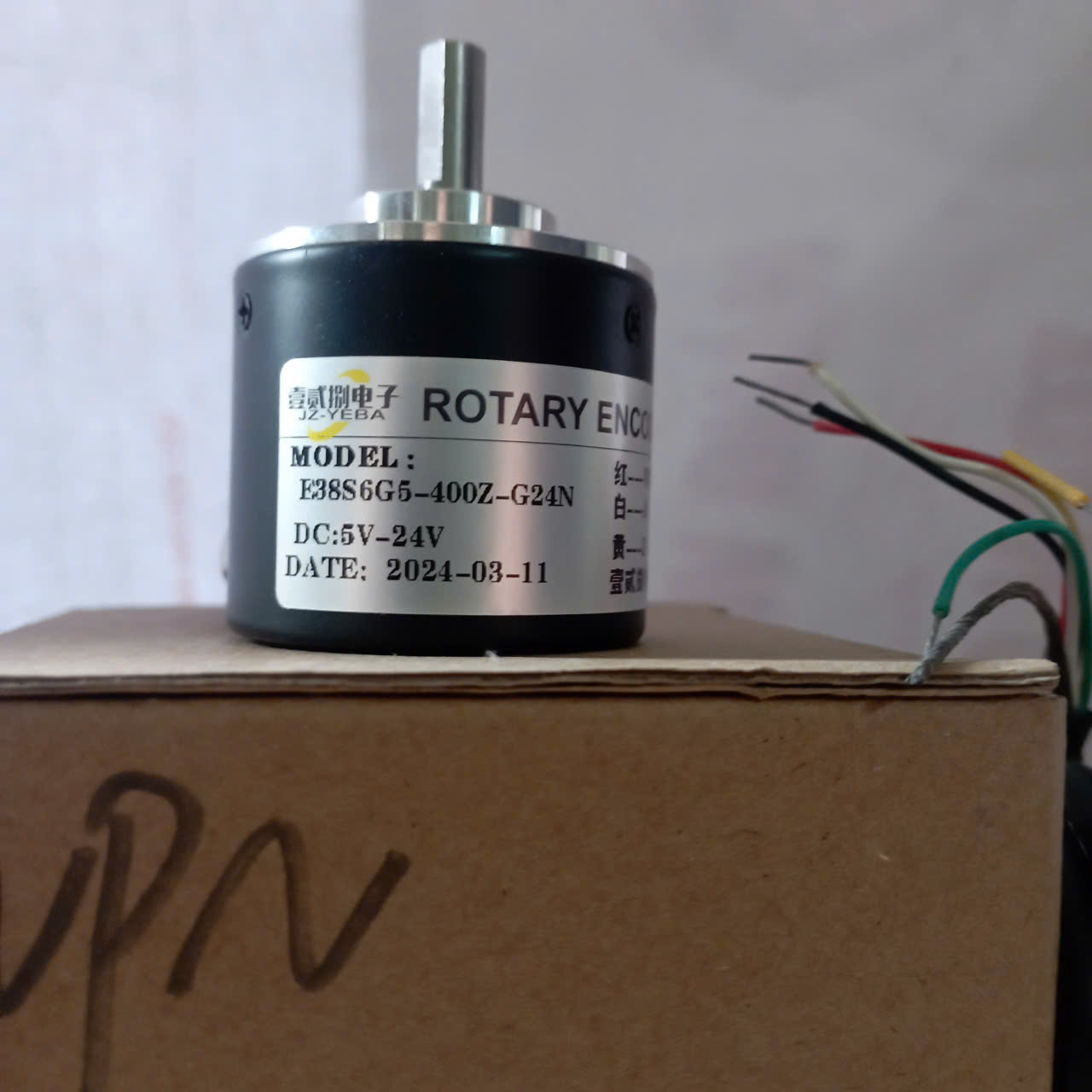

Bộ Mã Hóa Vòng Quay Rotary Encoder 400 ABZ-G24N (400 Xung, 5V-24V)

Bộ mã hóa vòng quay (Rotary Encoder) JZ-YEBA E38S6G5-400Z-G24N là thiết bị cảm biến đo lường chính xác tốc độ động cơ, vị trí góc và chiều dài quãng đường. Với độ phân giải 400 xung/vòng (400 P/R) cùng dải điện áp rộng, sản phẩm là lựa chọn tối ưu, bền bỉ cho các hệ thống tự động hóa và dây chuyền sản xuất công nghiệp hiện đại.

Đơn giá sản phẩm chưa bao gồm thuế GTGT 8%., Bạn liên hệ kế toán bán hàng để ghi chứng từ

Thông số kỹ thuật chi tiết

• Thương hiệu: JZ-YEBA (壹贰捌电子)

• Mã sản phẩm: E38S6G5-400Z-G24N

• Loại ngõ ra: NPN cực thu hở (Open Collector)

• Số xung: 400 xung/vòng (400 P/R)

• Tín hiệu ngõ ra: 3 pha (A, B, Z)

• Điện áp cấp nguồn: DC 5V – 24V

• Đường kính thân: 38 mm

• Dạng trục: Trục lồi Ø 6 (Solid shaft)

• Hướng Dẫn Sơ Đồ Đấu Dây Ngõ Ra (Sơ đồ màu dây chuẩn)

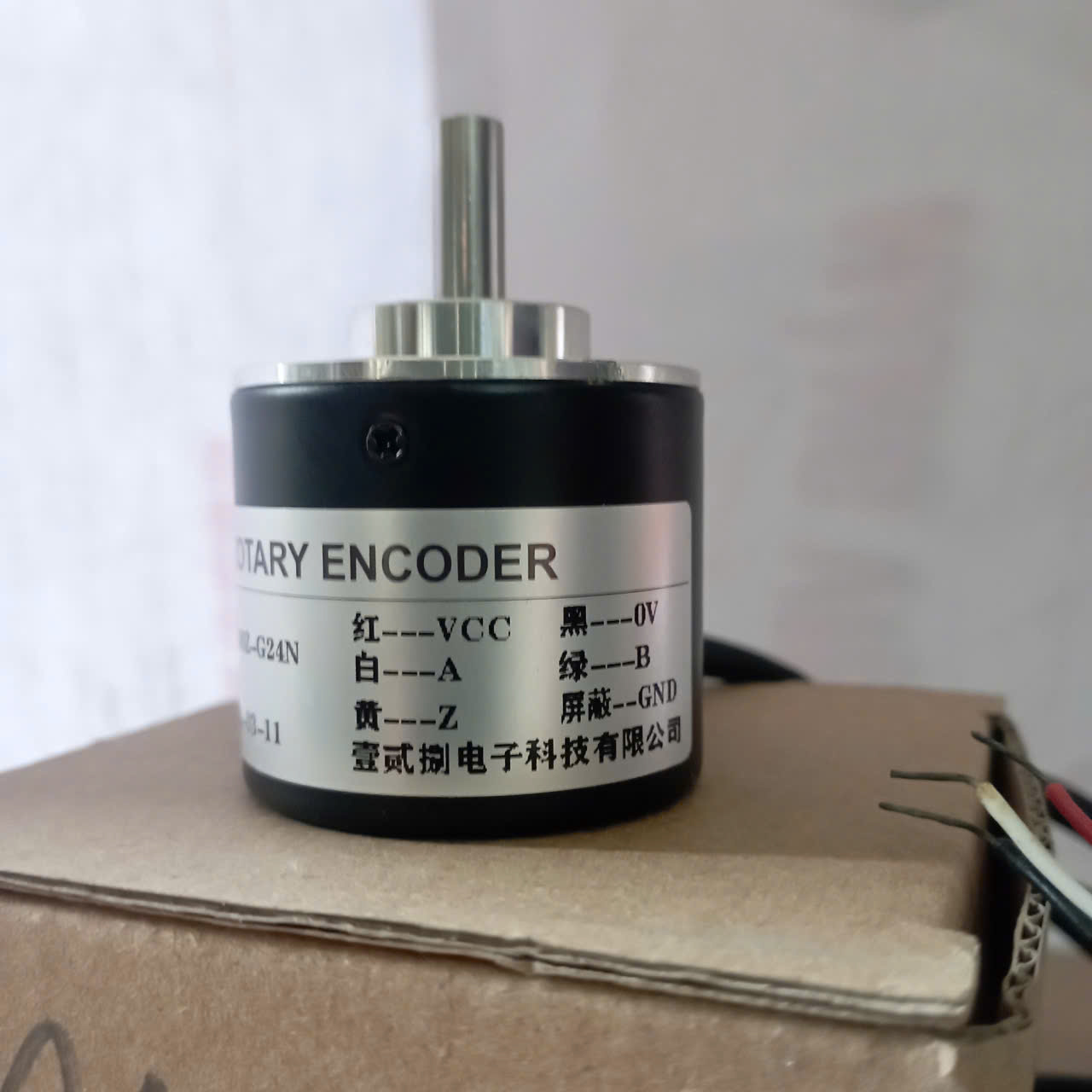

  Để đảm bảo encoder hoạt động chính xác và tránh nguy cơ chập cháy mạch, quý khách vui lòng đấu nối chính xác theo sơ đồ màu dây được in trên thân máy dưới đây:

  1. Dây cấp nguồn

  • Dây Đỏ (红 - Red): Cấp nguồn dương (VCC: +5V đến +24V DC).

  • Dây Đen (黑 - Black): Cấp nguồn âm (0V / GND).

  2. Dây tín hiệu ngõ ra

  • Dây Trắng (白 - White): Pha A (Tín hiệu xung pha A).

  • Dây Xanh lá (绿 - Green): Pha B (Tín hiệu xung pha B, lệch pha với A để nhận diện chiều quay).

  • Dây Vàng (黄 - Yellow): Pha Z (Tín hiệu xung gốc, phát ra 1 xung duy nhất khi quay hết 1 vòng).

  3. Dây chống nhiễu

  • Dây bọc chống nhiễu (屏蔽 - Shield): Đấu vào GND hoặc vỏ máy để triệt tiêu nhiễu từ trường công nghiệp, giúp tín hiệu xung truyền đi xa không bị sai lệch.

  Lưu ý quan trọng khi sử dụng:

  • Tuyệt đối không đấu nhầm dây nguồn (Đỏ/Đen) sang các dây tín hiệu (Trắng/Xanh/Vàng) vì sẽ gây hỏng diode ngõ ra ngay lập tức.

  • Vì ngõ ra là dạng NPN Open Collector, khi kết nối với một số dòng vi điều khiển hoặc PLC không tích hợp sẵn trở kéo, bạn cần treo thêm điện trở kéo lên nguồn (Pull-up resistor) khoảng $1\text{k}\Omega$ đến $4.7\text{k}\Omega$ để thu được tín hiệu xung vuông ổn định.

  Ứng dụng phổ biến

  • Đo tốc độ băng tải, chiều dài dòng sản phẩm trong ngành bao bì, dệt may, in ấn.

  • Phản hồi vị trí cho các cơ cấu trục khuỷu, xi lanh điện hoặc bàn xoay định vị.

  • Kết hợp với các bộ hiển thị đếm xung (Counter) tốc độ cao để kiểm soát số lượng.
