Bộ Mã Hóa Vòng Quay Rotary Encoder E38S6G5-400B-G24F Ngõ Ra PNP, 400 xung pha ABDC 5-24V

Bộ Mã Hóa Vòng Quay Rotary Encoder E38S6G5-400B-G24F (400 Xung, Ngõ Ra PNP)

Trong các hệ thống điều khiển tự động, Rotary Encoder (Bộ mã hóa vòng quay) đóng vai trò cốt lõi giúp đo lường chính xác vận tốc, góc quay và vị trí hành trình.

Nếu hệ thống của bạn đang sử dụng các dòng điều khiển nhận tín hiệu mức cao (Dương nguồn) thì model E38S6G5-400B-G24F với ngõ ra PNP, dải điện áp rộng và độ phân giải ổn định 400 xung/vòng chính là sự lựa chọn thay thế và lắp mới hoàn hảo.

1. Thông số kỹ thuật chi tiết

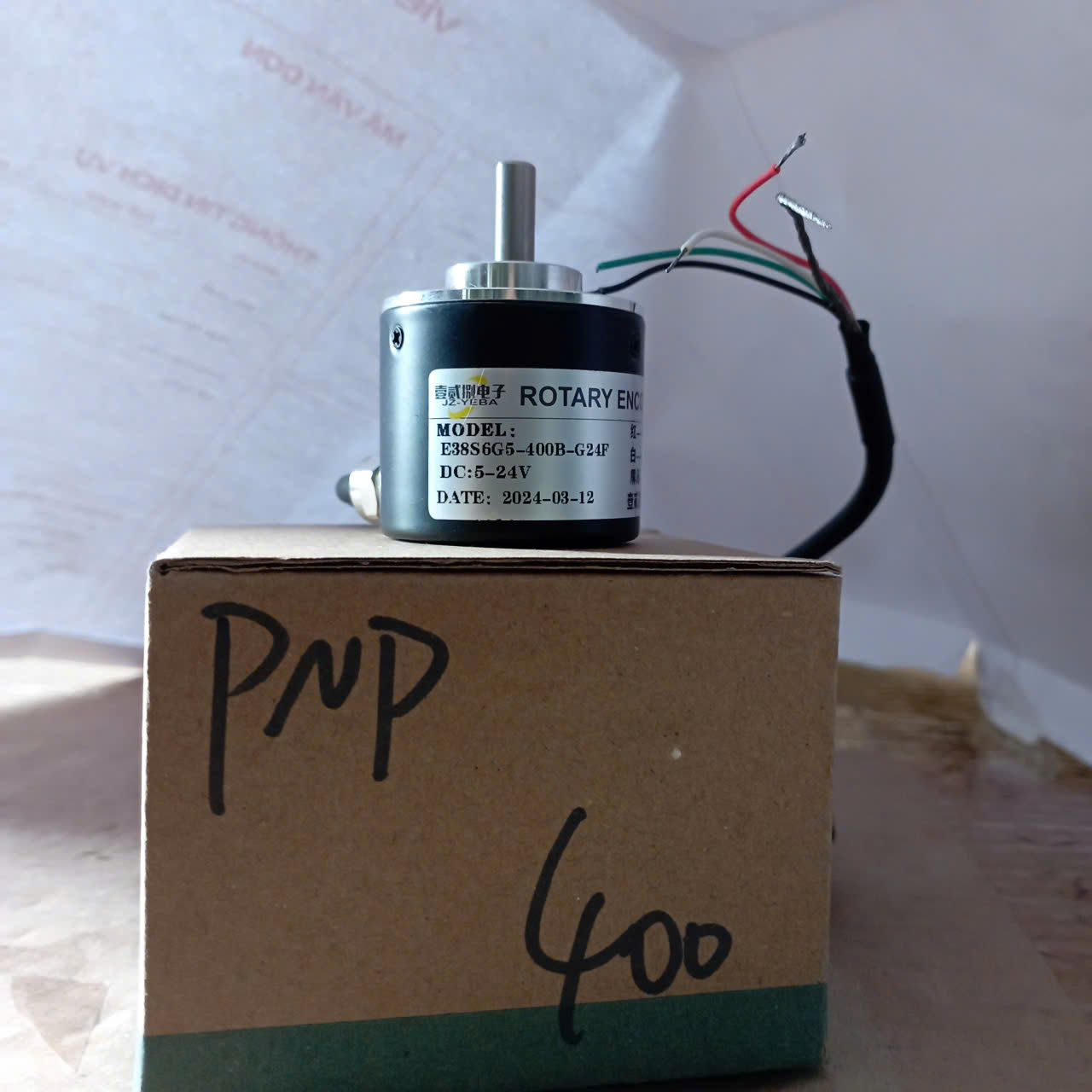

• Model: E38S6G5-400B-G24F

• Độ phân giải: 400 Xung/Vòng (400B)

• Kênh tín hiệu: Pha A, Pha B (Hỗ trợ đo tốc độ và xác định đảo chiều quay dễ dàng)

• Điện áp hoạt động: DC 5V – 24V (Phù hợp với hầu hết các bộ nguồn công nghiệp hiện nay)

• Dạng ngõ ra: PNP (Cực thu hở PNP - Open Collector, xuất tín hiệu mức Cao/Dương nguồn khi kích hoạt)

• Thương hiệu: JZ-YEBA (壹贰捌电子)

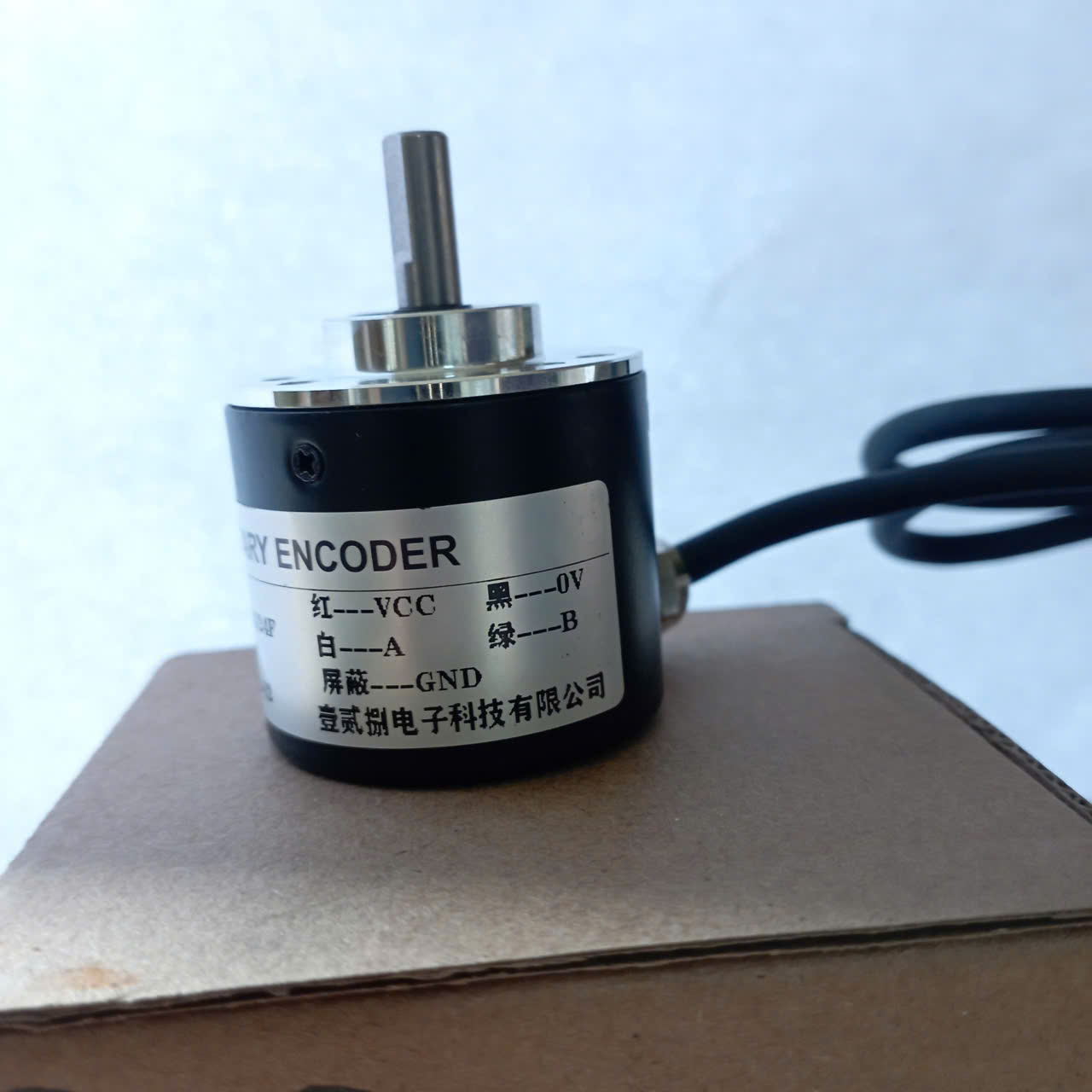

2. Sơ đồ màu dây và Hướng dẫn đấu nối ngõ ra PNP

Để đảm bảo thiết bị hoạt động chính xác và tránh các sự cố chập cháy, quý khách hàng vui lòng đấu nối theo đúng sơ đồ màu dây quy chuẩn từ nhà sản xuất in trên thân bộ mã hóa:

⚠️ Lưu ý kỹ thuật quan trọng đối với ngõ ra PNP:

• Khi bộ encoder này xuất xung, chân tín hiệu (Trắng và Xanh lá) sẽ mang điện áp Dương (gần bằng nguồn $V_{CC}$).

• Kết nối với PLC/Bộ đếm: Để PLC nhận được tín hiệu từ dòng Encoder PNP này, chân Common (COM) của bo mạch điều khiển hoặc module Input trên PLC phải được đấu vào chân 0V (Nguồn âm).

• Tuyệt đối không đấu trực tiếp chân tín hiệu (Trắng/Xanh) vào nguồn điện để tránh gây hỏng transistor ngõ ra của thiết bị.

3. Ứng dụng thực tế của Encoder 400 xung

Với độ phân giải lý tưởng 400 xung/vòng, model này được ứng dụng rộng rãi và chạy cực kỳ ổn định trong:

• Hệ thống máy cắt màng nhựa, máy cắt bao bì, máy cắt tôn tự động (đo chiều dài sản phẩm).

• Giám sát tốc độ băng tải, băng truyền trong nhà máy sản xuất, chế biến.

• Đo lường và kiểm soát góc quay của động cơ bước (Stepper motor), động cơ servo hoặc động cơ giảm tốc.

Liên hệ mua sắm 0962958938  & Hỗ trợ kỹ thuật 096599.40.40
