Cảm Biến Vòng Quay Encoder Tốc Độ Cao E38S6G5 (400 Xung / 600 Xung) – Ngõ Ra NPN Pha A B

 Thương hiệu JZ-YEBA

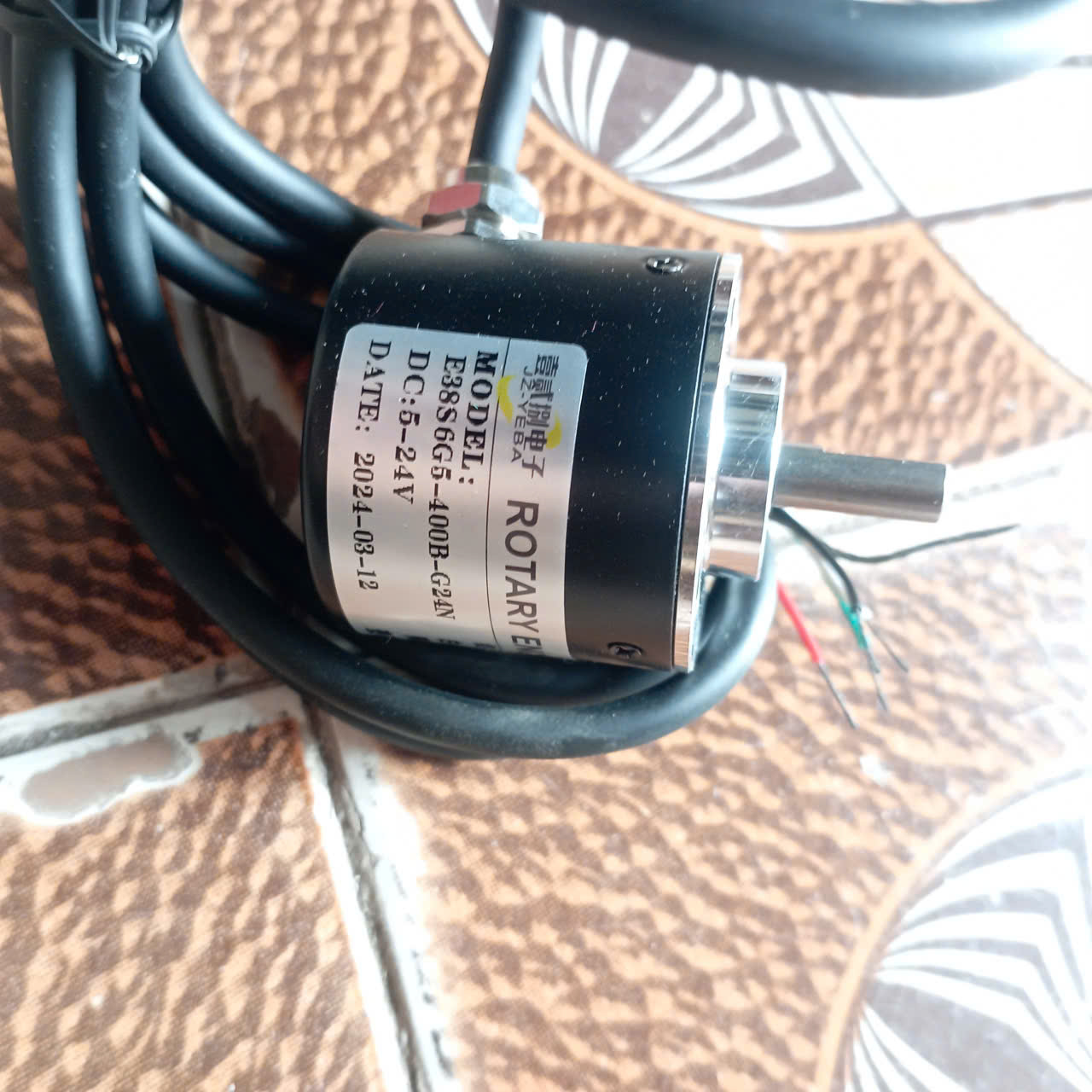

E38S6G5-400B-G24N (Bản 400 xung) AB pha NPN

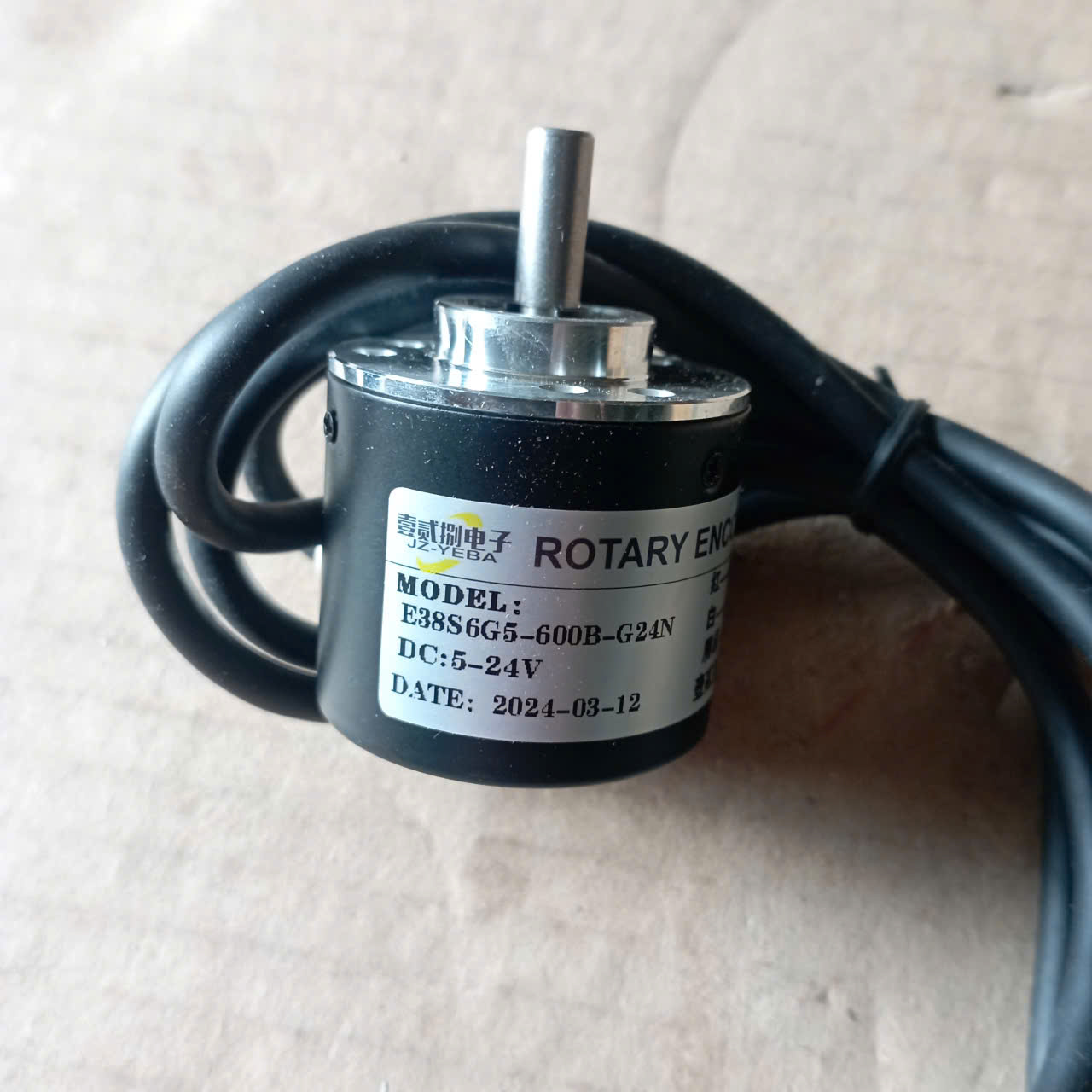

E38S6G5-600B-G24N (Bản 600 xung) AB pha NPN

Điện áp cấp (VCC)DC 5V – 24V.Tín hiệu ngõ ra 2 Pha: A, B, Dạng ngõ ra NPN,

 Cực thu hở (Open Collector)Đường kính thân38 mmĐường kính trục (Cốt)6 mm

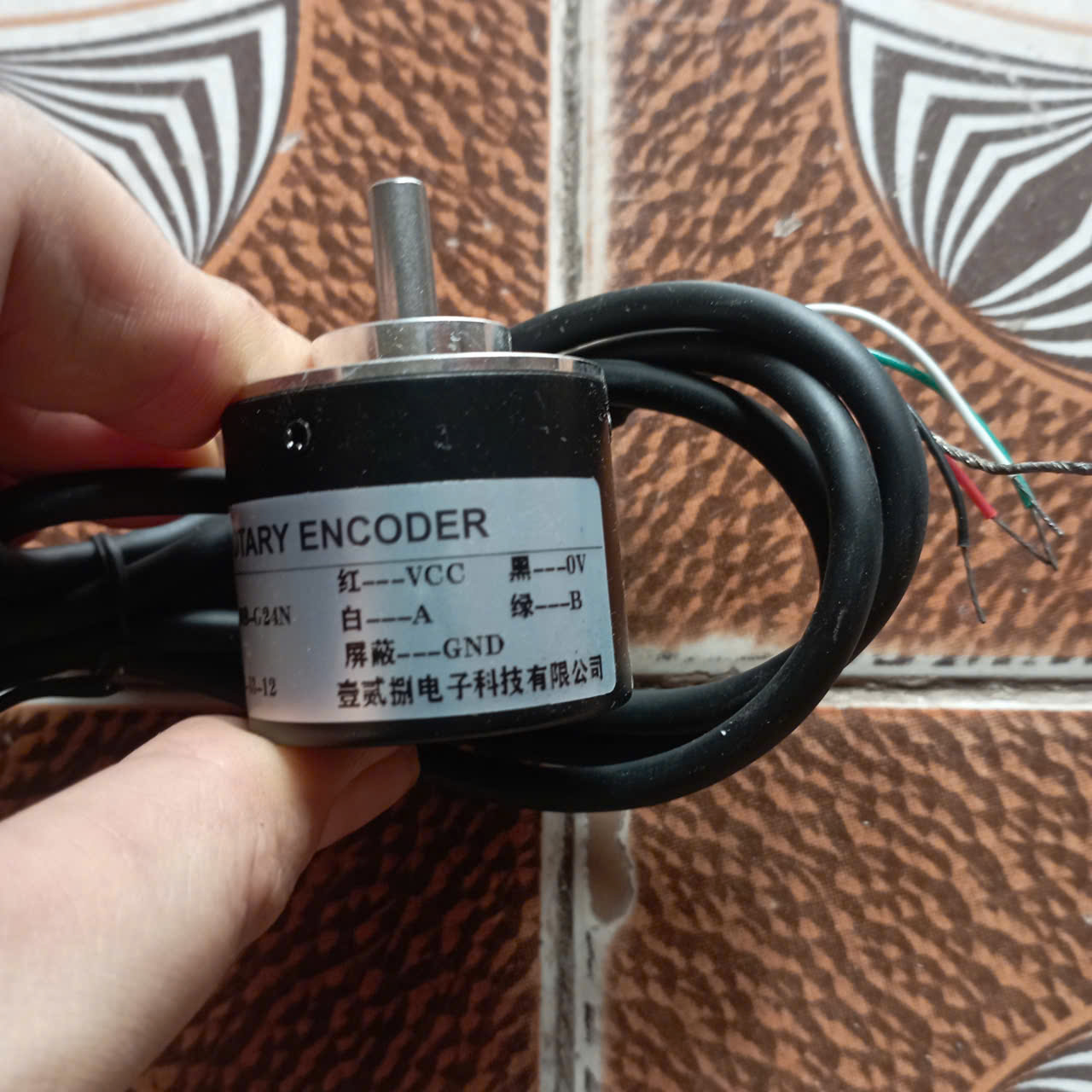

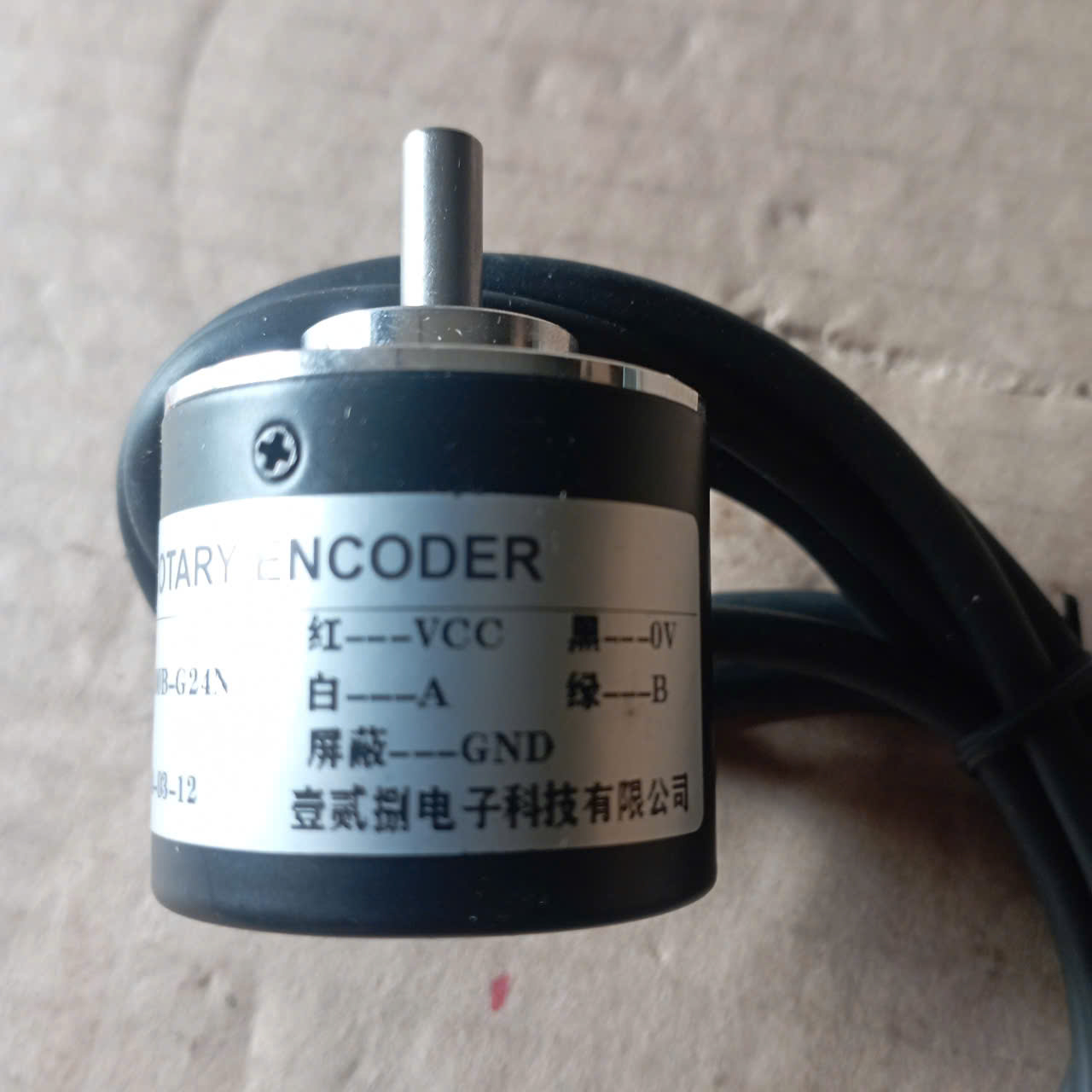

Sơ Đồ Đấu Dây (Quy Ước Màu Dây)

Để đảm bảo an toàn cho thiết bị, quý khách vui lòng đấu nối chính xác theo sơ đồ màu dây in trên thân encoder:

• Đỏ (红): Cấp nguồn dương (VCC, 5-24VDC)

• Đen (黑): Cấp nguồn âm (0V / GND)

• Trắng (白): Tín hiệu đầu ra Pha A

• Xanh lá (绿): Tín hiệu đầu ra Pha B

• Dây lưới trần (屏蔽): Dây bọc nhiễu (Nối đất GND để chống nhiễu nếu cần)

• ⚠️ LƯU Ý QUAN TRỌNG: Tuyệt đối không đấu nhầm dây nguồn (Đỏ/Đen) vào các dây tín hiệu (Trắng/Xanh) vì sẽ làm cháy hỏng mạch transistor ngõ ra của encoder ngay lập tức.


  Ứng Dụng Thực Tế

  • Đo tốc độ động cơ, băng tải trong nhà máy.

  • Xác định vị trí, chiều dài cắt của vật liệu (tôn, giấy, vải...).

  • Sử dụng trong các loại máy CNC, máy đóng gói, cánh tay robot.

  • Làm mô hình dạy học, đồ án tốt nghiệp ngành Cơ điện tử, Tự động hóa.
