Bảng tra kích thước vòng bi CÔNG TY TNHH KORESU

Đăng bởi CÔNG TY TNHH KORESU 04/04/2023

Vòng bi hay còn gọi là bạc đạn là các loại ổ lăn được xem là chi tiết truyền động cơ khí rất quan trọng. Với kết cấu đơn giản gồm các ở trượt cùng với sự gắn kết của trục đạn hình cầu hoặc trị dùng để tạo thành lớp ma sát lăn. koresu Việt Nam là đơn vị cung cấp vòng bi bạc đạn chính hãng, với chất lượng vượt trội và chế đôn bảo hành uy tín.

Bảng tra kích thước vòng bi, không phải ai cũng biết điều này, những vòng bi, bạc đạn đều có những thông số riêng thích hợp với nhiều loại. Nhất là vòng bi công nghiệp thông số rất quan trọng.

Vì vậy xecogioichuyendung.com hôm nay sẽ nói về vòng bi công nghiệp, phụ tùng quan trọng trong hệ thống công nghiệp. Chủ đề này sẽ được thể hiện dưới bài viết Bảng tra kích thước vòng bi, bạc đạn chuẩn.

Bảng tra kích thước vòng bi, bạc đạn chuẩn

Các thiết bị xe công nghiệp, kể cả vòng bi bạc đạn đều có những kích thước riêng biệt phù hợp cho từng loại chi tiết máy

Việc tra kích thước vòng bi, bạc đạn là rất quan trọng trong thiết kế và gia công.

Hôm nay EPS Việt Nam sẽ giới thiệu bảng tra kích thước vòng bi công nghiệp và các mã số của từng loại vòng bi. Qua bảng tra cứu này sẽ giup hiểu rõ hơn về từng thông số các loại vòng bi. Các thông số như đường kính trong, ngoài, bề dày và mã số của từng loại bạc đạn. Có các thông số này, chúng ta chỉ cần tra mã số là ra các thông tin liên quan. Hoặc ngược lại, việc này thật dễ dàng và thuận tiện hơn rất nhiều.

Ký hiệu trong bảng tra kích thước vòng bi – bạc đạn:

OD: Đường kính ngoài
Id: đường kính trong
T: độ dày ổ lăn
Đơn vị tính: mm

id	OD	T	Loại	id	OD	T	Loại
10	26	8	6000	50	80	16	6010
10	30	9	6200	50	90	20	6210
10	35	11	6300	50	110	27	6310
10	19	5	6800	50	65	7	6810
10	22	6	6900	50	72	12	6910
12	28	8	6001	55	90	18	6011
12	32	10	6201	55	100	21	6211
12	37	12	6301	55	120	29	6311
12	21	5	6801	55	72	9	6811
12	24	6	6901	55	80	13	6911
15	32	9	6002	60	95	18	6012
15	35	11	6202	60	110	22	6212
15	42	13	6302	60	130	31	6312
15	24	5	6802	60	78	10	6812
15	28	7	6902	60	85	13	6912
17	35	10	6003	65	100	18	6013
17	40	12	6203	65	120	23	6213
17	47	14	6303	65	140	33	6313
17	26	5	6803	65	85	10	6813
17	30	7	6903	65	90	13	6913
20	42	12	6004	70	110	20	6014
20	47	14	6204	70	125	24	6214
20	52	15	6304	70	150	35	6314
20	32	7	6804	70	90	10	6814
20	37	9	6904	70	100	16	6914
22	50	14	62122	75	115	20	6015
22	56	16	63122	75	130	25	6215
25	47	12	6005	75	160	37	6315
25	52	15	6205	75	95	10	6815
25	62	17	6305	75	105	16	6915
25	37	7	6805	80	125	22	6016
25	42	9	6905	80	140	26	6216
28	58	16	62128	80	170	39	6316
28	68	18	63128	80	100	10	6816
30	55	13	6006	80	110	16	6916
30	62	16	6206	85	130	22	6017
30	72	19	6306	85	150	28	6217
30	42	7	6806	85	180	41	6317
30	47	9	6906	85	110	13	6817
32	65	17	62132	85	120	18	6917
32	75	20	63132	90	140	24	6018
35	62	14	6007	90	160	30	6218
35	72	17	6207	90	190	43	6318
35	80	21	6307	90	115	13	6818
35	47	7	6807	90	125	18	6918
35	55	10	6907	95	145	24	6019
40	68	15	6008	95	170	32	6219
40	80	18	6208	95	200	45	6319
40	90	23	6308	95	120	13	6819
40	52	7	6808	95	130	18	6919
40	62	12	6908	100	150	24	6020
45	75	16	6009	100	180	34	6220
45	85	19	6209	100	215	47	6320
45	100	25	6309	100	125	13	6820
45	58	7	6809	100	140	20	6920
45	68	12	6909

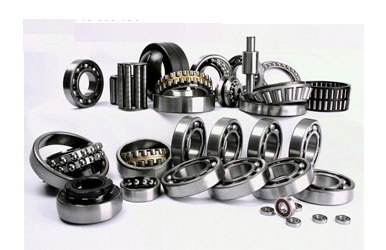

Bạc đạn là gì?

Bạc đạn hay còn được gọi là vòng bi chúng được ứng dụng rất nhiều ở trong các loại máy móc hay thiết bị công nghiệp. Bạc đạn hiện nay có rất nhiều loại khác nhau, thường thì chúng có hình trụ tròn, bao gồm vòng tròn trong và vòng tròn ngoài ở giữa là những viên bị giúp cho việc giảm ma sát.
