Cách đọc thông số encoder

Những thông số kỹ thuật nào cần đọc?

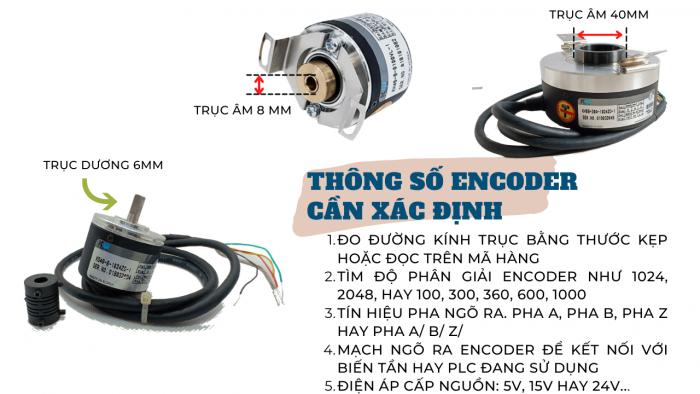

Để chọn được Encoder mong muốn, bạn cần xác định 5 thông số cơ bản: đường kính trục, độ phân giải, kiểu pha, dạng ngõ ra và điện áp. Ngoài ra còn có độ dài cáp (phụ)

Cách đọc thông số encoder

Đầu tiên bạn cần xác định encoder là trục dương hay trục âm, để gắn vào trục máy kéo. Đo đường kính trục bằng thước kẹp để có số chính xác. Sau đó, các bạn chú ý đến mã hàng và các thông tin trên thân Encoder. Đọc trực tiếp để xác định các thông số còn lại hoặc tải catalog theo mã hàng.

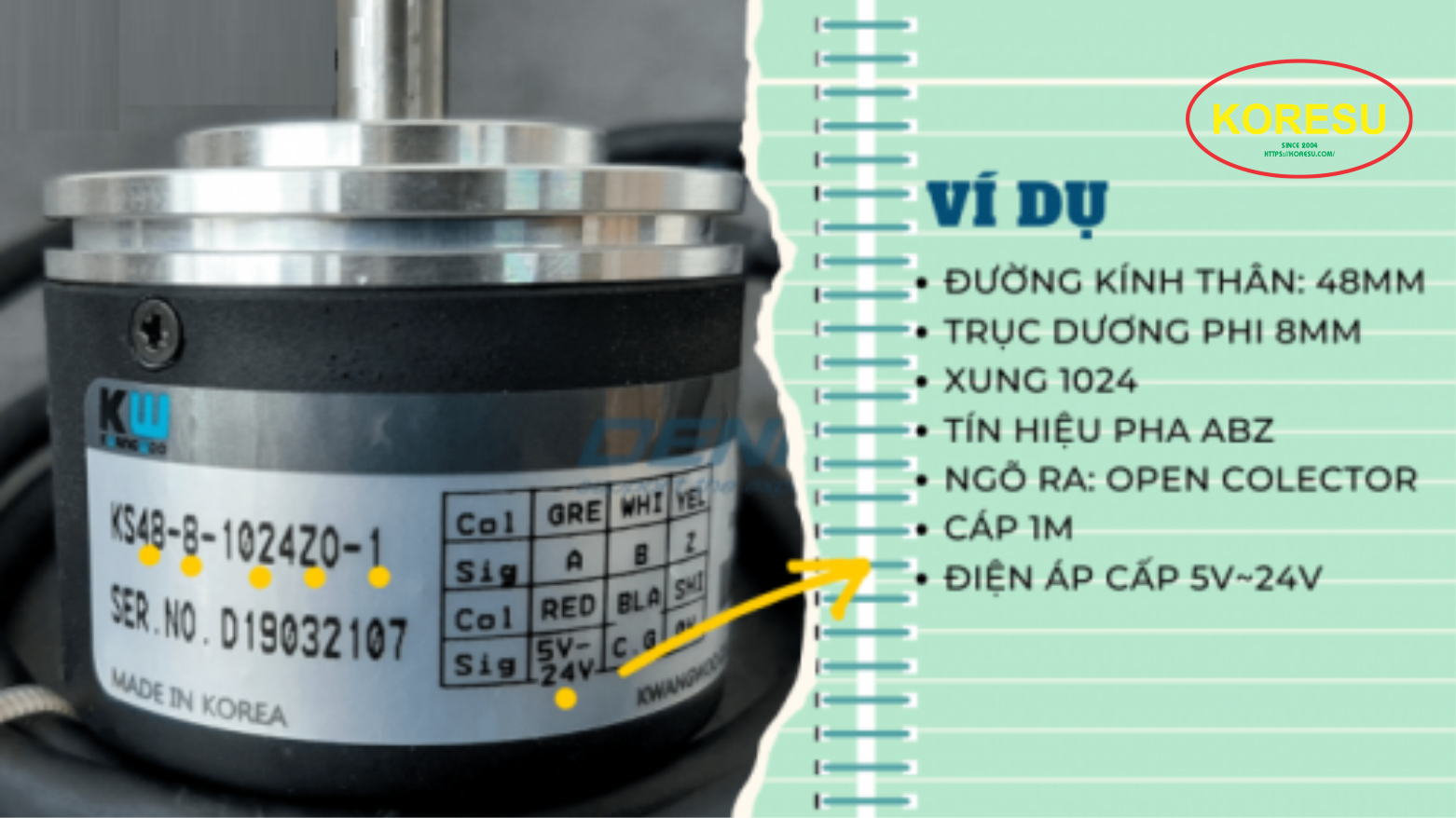

Ví dụ: Ở đây mình có Encoder của KwangWoo, mã hàng KH40-8-1024ZO-1.

Dựa vào mã hàng và tem dán, ta có thể xác định đường kính thân là 40mm, kích thước trục âm - phi 8mm, xung 1024, tín hiệu pha ABZ, ngõ ra dạng Open colector, điện áp cấp 5V~24V. Các thương hiệu encoder khác nhau cũng gần như có đầy đủ thông tin trên tem.

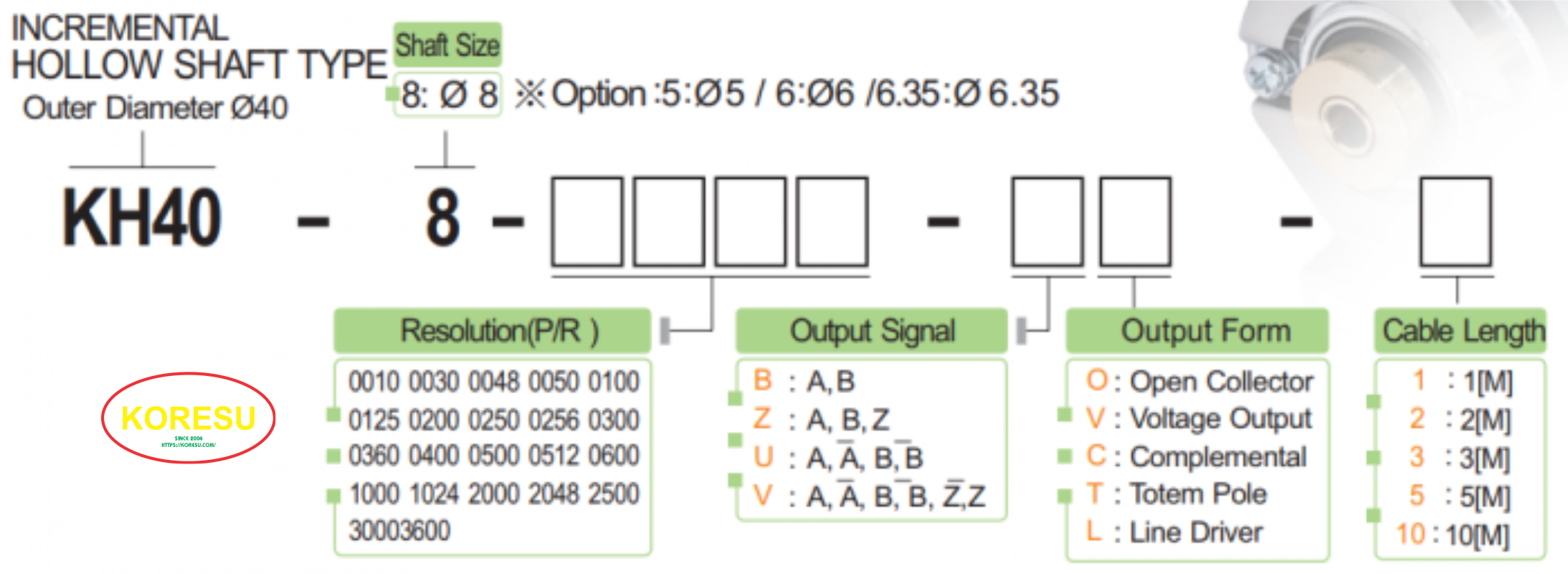

Hoặc các bạn có thể dựa vào chữ viết tắt kèm với catalog như sau :

K: Hãng KwangWoo

H: Hollow shaft type – trục âm(trục lõi)

S: Shaft type – trục dương(trục lồi)

Số 40 là đường kính thân Encoder 40mm

Tiếp theo là đường kính trục encoder, ở đây là trục âm phi 8mm.

Ngoài ra có các dạng trục: phi 6mm, phi 30, phi 40,…

Resolution: Độ phân giải Encoder như 1024, 2048, hay 100, 300, 360, 600, 1000,…

Output signal: tín hiệu pha ngõ ra. Pha A, pha B, pha Z hay pha A/ B/ Z/

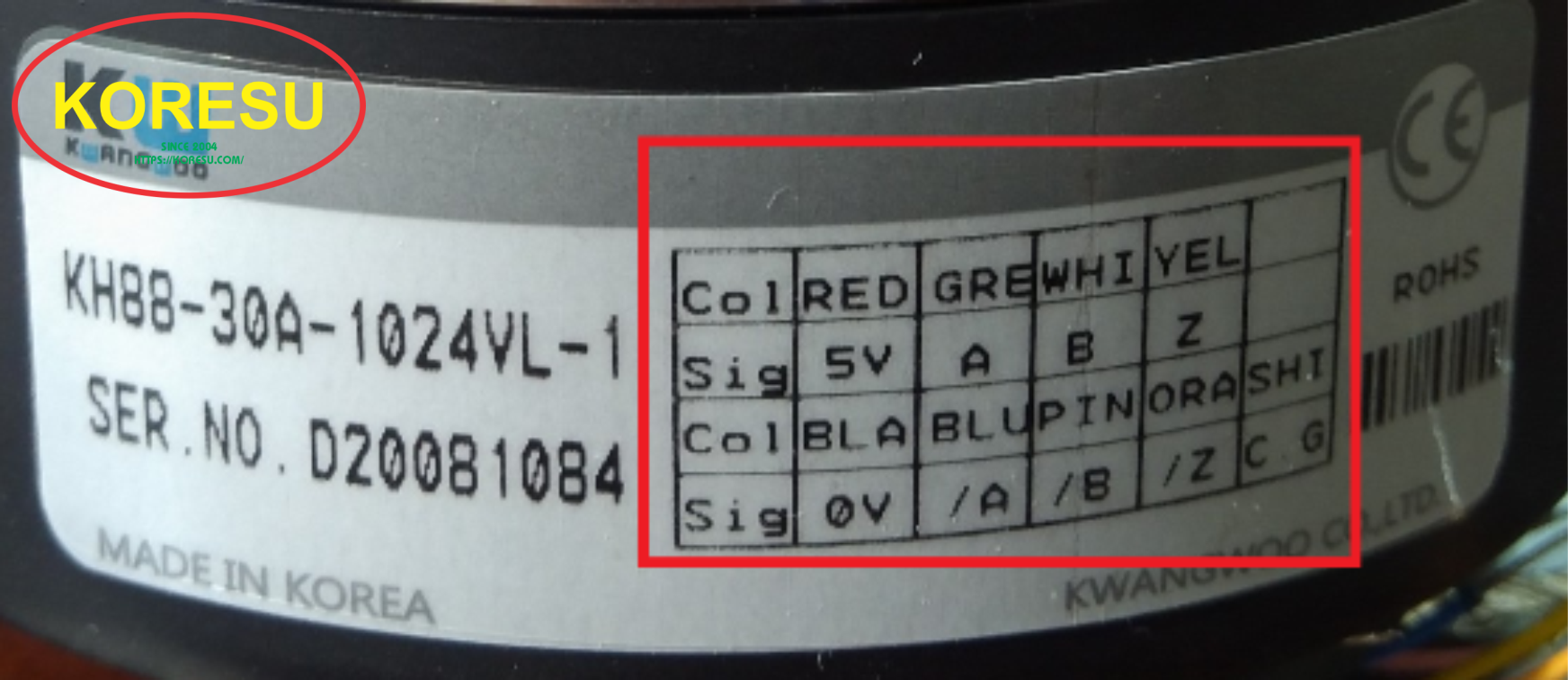

Ngoài ra tùy vào động cơ sẽ có thêm pha U V W. Các bạn nên quan sát trên thân Encoder xem nhà sản xuất có liệt kê các pha ABZ này ra không. Tham khảo khung màu đỏ hình này

Output Form: mạch ngõ ra encoder, ta có 5 dạng mạch ngõ ra tương ứng Open Collector, Voltage Output, Totem pole, Complemental, Line Driver.

Khi chọn encoder cần quan tâm mạch ngõ ra Encoder để kết nối với biến tần hay PLC đang sử dụng.

Ví dụ: biến tần Mitsubishi thì mạch ngõ ra là Line Driver, Complemental, biến tần Fuji mạch ngõ ra là Open Collector, Complemental, biến tần Yaskawa thì dựa vào card rời để chọn mạch ngõ ra tương ứng.

Cable Length: chiều dài dây encoder, thường thì chiều dài dây để truyền tải tín hiệu ổn định tốt nhà sản xuất khuyến cáo là 1m. Chiều dài dây càng lớn thì tín hiệu sẽ không ổn định xung tín hiệu.

Sau đi biết được thông số kỹ thuật encoder cần lắp mới hoặc thay thế, bạn có thể tìm mua encoder dễ dàng và nhanh chóng hơn.

BONUS:

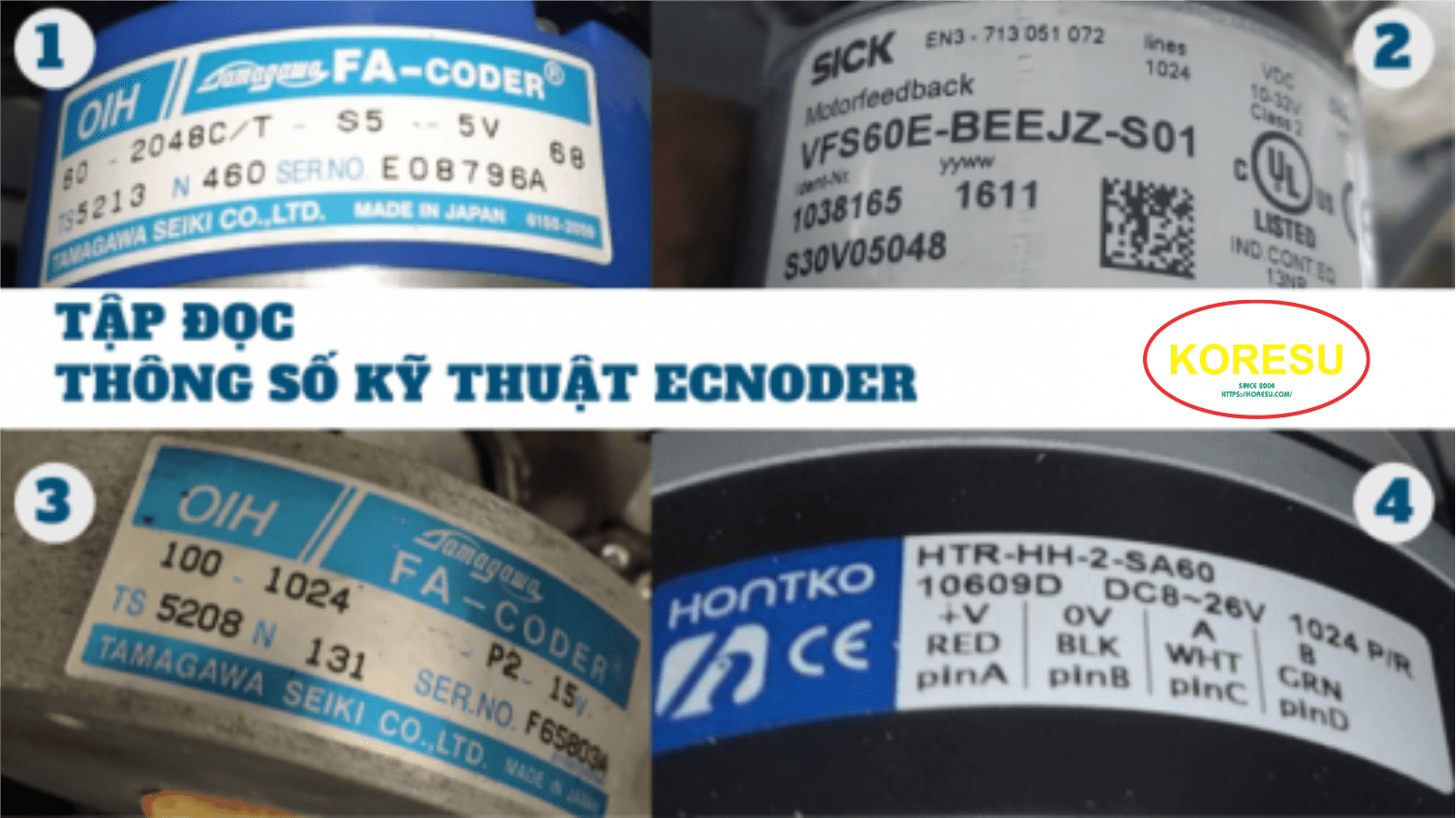

Một số tem encoder để bạn tập đọc thông số

Bạn đã nắm vững cách đọc thông số encoder và chọn encoder chưa?
