ĐIỆN TRỞ XẢ BIẾN TẦN SERVO ĐIỆN TRỞ HÃM SỨ NHÔM CÔNG SUẤT



Điện trở xả các loại sứ nhôm dùng để xả điện dư trong một số ứng dụng của biến tần.

Chuyên điện trở xả cho biến tần servo điện trở công suất sứ nhôm

• Cam kết 100% sản phẩm điện trở xả cho biến tần servo của chúng tôi là hàng chính hãng nên quý khách có thể yên tâm mua về sử dụng với độ bền và tuổi thọ ca0.
• Đảm bảo giá thành của điện trở hãm sứ nhôm luôn ở mức hợp lý nhất thị trường dựa vào chất lượng của sản phẩm cộng với dịch vụ hỗ trợ tư vấn kỹ thuật tận tình.
• Giao hàng nhanh chóng toàn quốc bằng nhiều hình thức linh hoạt như gửi chuyển phát nhanh bưu điện, gửi chành xe hoặc giao trực tiếp.
• Nhiều phương thức thanh toán linh hoạt bao gồm chuyển khoản online quan ngân hàng internet banking hoặc nhân hàng thanh toán bằng dịch vụ chuyển phát và thu hộ.

Quy trình mua điện trở xả thắng hãm phanh sứ nhôm cho biến tần servo

• Các bạn vui lòng gửi yêu cầu qua email hoặc zalo cho chúng tôi bao gồm loại biến tần hoặc thông số điện trở xả, yêu cầu nhôm hay sứ. Nếu có sẵn thông số như công suất W và giá trị ohm thì cung cấp đầy đủ và chi tiết để chúng tôi hỗ trợ nhanh hơn.
• Sau đó nếu có hàng điện trở hãm sứ nhôm cho biến tần servo mà quý khách hàng đang cần, chúng tôi sẽ phản hồi giá cả, kèm thời gian giao hàng cho quý khách.
• Tiến hành giao nhận hàng và thanh toán tận nơi theo yêu cầu của quý khách hàng.
• Hỗ trợ tư vấn kỹ thuật bất kỳ thông tin liên quan tới điện trở xả và biến tần servo mà quý khách hàng đang sử dụng.

Mời các bạn tham khảo thêm một số thông tin chi tiết về điện trở xả nhôm sứ cho biến tần servo dưới đây

Điện trở xả cho biến tần servo là gì ?

Điện trở xả còn có nhiều tên gọi khác nhau như điện trở hãm điện trở thắng điện trở phanh. Trong tài liệu tiếng Anh của một số nhà sản xuất biến tần servo thì điện trở xả thường có tên gọi là braking resistor.

Điện trở xả thường đặc trưng bằng thông số kỹ thuật như sau:

• Công suất xả của điện trở đơn vị là W hoặc kW mô tả đặc tính liên quan tới công suất giải nhiệt của điện trở xả. Ví dụ như 100W 200W 250W 300W 500W 800W 1000W 1500W 2000W 3000W.
• Giá trị ohm của điện trở nhằm mục đích xác định mức độ phù hợp với bộ xả có sẵn trong biến tần servo. Giá trị ohm của điện trở hãm sứ nhôm thường là 500 Ohm 400 Ohm 300 Ohm 250 Ohm 200 Ohm 150 Ohm 100 Ohm 80 Ohm 75 Ohm 50 Ohm 30 Ohm.
• Vật liệu làm điện trở xả thường là nhôm gốm sứ.

Tại sao phải dùng điện trở xả sứ nhôm cho biến tần servo ?

Theo như sơ đồ nguyên lý của biến tần servo thì IGBT sẽ đóng ngắt theo tần số do CPU điều khiển để tạo ra điện áp và tần số thích hợp để khiến cho motor chạy, tuy nhiên ở một số ứng dụng thì động cơ có quán tính sẽ trở thành một máy phát tạo ra điện dư ở DC bus. Chính vì vậy khi thiết kế biến tần servo cho một số ứng dụng bắt buộc ta phải gắn thêm điện trở xả thắng hãm phanh để giúp chuyển phần điện này thành nhiệt để ổn định được điện áp trên DC bus, giúp biến tần servo hoạt động chính xác và bền hơn.

Việc gắn điện trở xả cho biến tần servo còn phụ thuộc vào nhiều yếu tố bao gồm thời gian tăng giảm tốc đang cài là bao nhiêu ? dạng tải hiện tại có quán tính lớn hay không ? Trong nhiều trường hợp thì cài thời gian tăng giảm tốc nhỏ nhưng vẫn không cần sử dụng điện trở xả.

Có một số loại biến tần servo có tích hợp sẵn điện trở xả như một số dòng của Mitsubishi A500 A700 A800, Toshiba VF-A5 nên các bạn không cần phải gắn điện trở xả thêm mà vẫn cài thời gian tăng giảm tốc rất ngắn, giúp động cơ có khả năng đảo chiều nhanh liên tục.

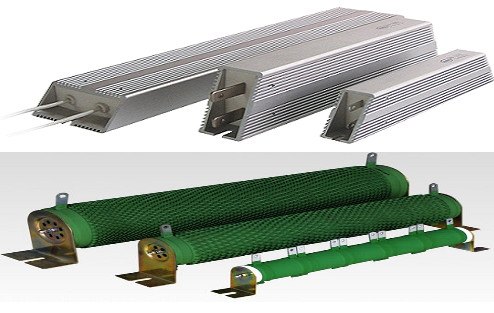

Phân loại điện trở xả cho biến tần servo

Điện trở hãm nhôm cho biến tần servo

• Điện trở xả nhôm cho biến tần servo thường có hình dạng thanh chữ nhật, có lỗ bắt ốc để bắt lên tủ điện và thường ra sẵn dây điện, thường có màu trắng của nhôm. Kích thước nhỏ gọn, kiểu dáng đẹp.
• Giá thành của điện trở hãm nhôm tương đối cao đây cũng là nhược điểm của loại này.
• Ưu điểm là tiết kiệm được không gian lắp đặt của tủ điện và khi lắp lên tủ sẽ tăng tính thẩm mỹ

Điện trở xả xanh sứ cho biến tần servo

• Điện trở xả sứ cho biến tần servo có dạng than trụ tròn ngang kèm chân đế và lỗ ốc để đấu dây, thường có màu xanh.
• Giá thành của điện trở xả sứ xanh tương đối rẻ nên được nhiều khách hàng lựa chọn.
• Nhược điểm là do có kích thước lớn nên tốn không gian lắp đặt trong tủ điện.

Lắp đặt điện trở xả cho biến tần servo

Lưu ý khi lắp điện trở xả lên tủ điện

• Vì đặc tính sẽ tỏa nhiệt trong quá trình hoạt động nên khi lắp điện trở xả vào tủ điện biến tần servo thì người ta thường lắp trong 1 tủ độc lập hoặc trong 1 module riêng gắn lên mái của tủ điện. Bạn có thể tìm hiểu thêm về một số tủ điện điện trở xả của cẩu trục hoặc thang máy.
• Nếu bắt buộc phải lắp chung với biến tần servo thì bạn nên lắp đặt điện trở xả phía trên cùng để hơi nóng từ dưới bay lên không ảnh hưởng tới những thiết bị khác. Khoảng cách của điện trở xả với các thiết bị khác phải đủ rộng để điện trở xả không làm nóng các thiết bị xung quanh. Tủ điện có điện trở xả nên lắp đặt thêm quạt để giải nhiệt.
• Trong quá trình điện trở xả hoạt động tuyệt đối không được đụng chạm tay vào, nên lắp điện trở xả vào tủ hạn chế để điện trở xả độc lập bên ngoài.
• Đối với những tủ điện trở xả loại lớn thì các bạn phải chọn dây có tiết diện phù hợp theo tiêu chuẩn của nhà sản xuất biến tần servo để tải đủ dòng, tránh trường hợp chọn dây điện trở xả quá nhỏ sẽ làm dây nóng, gây hư hỏng, cháy nổ.

Lắp ghép nhiều điện trở xả biến tần servo với nhau

Khi tính toán điện trở xả cho biến tần servo loại công suất lớn thì thường chúng ta phải lắp ghép nhiều cây điện trở xả với nhau để đạt được giá trị theo đúng thông số. Bạn có thể ghép nối tiếp hoặc song song điện trở xả với nhau và dựa theo công thức dưới đây để tính thông số

R1 là giá trị ohm của điện trở 1, R2 là giá trị ohm của điện trở 2, R tổng là giá trị ohm sau khi lắp ghép, P1 là công suất điện trở 1, P2 là công suất của điện trở 2, P tổng là công suất tổng sau khi lắp ghép

• Ghép điện trở xả song song: R tổng=R1XR2/(R1+R2), P tổng=P1+P2
• Ghép điện trở sứ nhôm nối tiếp: R tổng=R1+R2, P tổng=P1+P2

Sau khi tính được công suất tổng và ohm tổng thì các bạn so sánh với giá trị mà nhà sản xuất khuyến cáo không chênh lệch quá 10-20% là được. Bạn có thể tham khảo giá trị điện trở xả theo bảng dưới đây. Lưu ý nhớ xem kỹ biến tần của bạn 220v hay 380v vì điện áp khác nhau dẫn tới chọn giá trị ohm cho điện trở khác nhau:

Công suất biến tần	Công suất điện trở	Giá trị Ohm điện trở	Giá trị ohm nhỏ nhất
0.4kW 220v	70W	200Ω	200Ω
0.75kW 220v	70W	200Ω	200Ω
1.5kW 220v	260W	100Ω	100Ω
2.2kW 220v	260W	100Ω	100Ω
0.75kW 380v	110W	750Ω	125Ω
1.5kW 380v	260W	400Ω	100Ω
2.2kW 380v	320W	250Ω	100Ω
3.7kW 380v	550W	150Ω	66.7Ω
5.5kW 380v	800W	100Ω	66.7Ω
7.5kW 380v	1070W	75Ω	66.7Ω
11kW 380v	1600W	50Ω	25Ω
15kW 380v	2000W	40Ω	25Ω
18.5kW 380v	4800W	32Ω	20Ω
22kW 380v	4800W	27.2Ω	20Ω
30kW 380v	6000W	20Ω	14Ω
37kW 380v	9600W	16Ω	14Ω
45kW 380v	9600W	13.6Ω	10Ω
55kW 380v	6000W	20Ω	7Ω
75kW 380v	9600W	13.6Ω	5Ω

Lưu ý khi mua điện trở xả sứ nhôm cho biến tần servo

• Phải chọn lớn hơn công suất khuyến cáo của nhà sản xuất biến tần servo để đảm bảo điện trở có thể thoát nhiệt tốt hơn. Các bạn có thể tra khảo bảng thông số điện trở xả của biến tần servo theo manual hoặc catalog của từng loại để nắm thêm chi tiết.
• Ohm của điện trở xả không được chọn quá nhỏ vì có thể làm cho dòng xả cao gây hư hỏng bộ xả bên trong biến tần servo. Bạn nên chọn lớn hơn giá trị trong tài liệu khoảng 5-20% là tốt nhất.
• Có thể sử dụng cả điện trở xả sứ và nhôm tùy theo kinh phí cũng như không gian lắp đặt miễn đáp ứng đủ công suất và giá trị Ohm. Một điều quan trọng là giá điện trở xả nhôm sẽ đắt hơn rất nhiều so với giá điện trở phanh sứ.
• Khi chọn điện trở xả có thể chọn giá trị gần bằng nếu không có điện trở đúng theo tài liệu của nhà sản xuất.
• Tùy theo từng nhà sản xuất mà có thể dẫn tới kích thước điện trở xả cùng thông số nhưng có kích thước khác nhau, vì vậy các bạn cần phải tính toán trước không gian lắp đặt trong tủ điện trước khi mua điện trở xả.





Giá trị công suất ohm phổ biến của điện trở xả biến tần servo

Các công suất của điện trở xả nhôm sứ cho biến tần 100W, 200W, 300W, 400W, 500W, 600W, 700W, 800W, 900W, 1000W, 1200W, 1500W, 2000W, 2500W, 3000W, 3500W, 4000W, 4800W, 5000W, 6000W, 7000W, 8000W, 10000W, 12000W, 15000W, 20000W. Giá trị 5ohm, 10ohm, 20ohm, 30ohm, 40ohm, 50ohm, 60ohm, 70ohm, 80ohm, 90ohm, 100ohm, 110ohm, 120ohm, 130ohm, 140ohm, 150ohm, 160ohm, 170ohm, 180ohm, 190ohm, 200ohm, 220ohm, 240ohm, 250ohm, 260ohm, 280ohm, 300ohm, 320ohm, 340ohm, 350ohm, 360ohm, 380ohm, 400ohm, 450ohm, 500ohm, 550ohm, 600ohm, 650ohm, 700ohm, 750ohm, 800ohm, 850ohm, 900ohm, 950ohm, 1000ohm.

Điện trở hãm cho servo 100w 200w 400w 750w 1000w 1500w 2000w 3000w 0.1kW 0.2kW 0.4kW 0.75kW 1kW 2kW 3kW.
