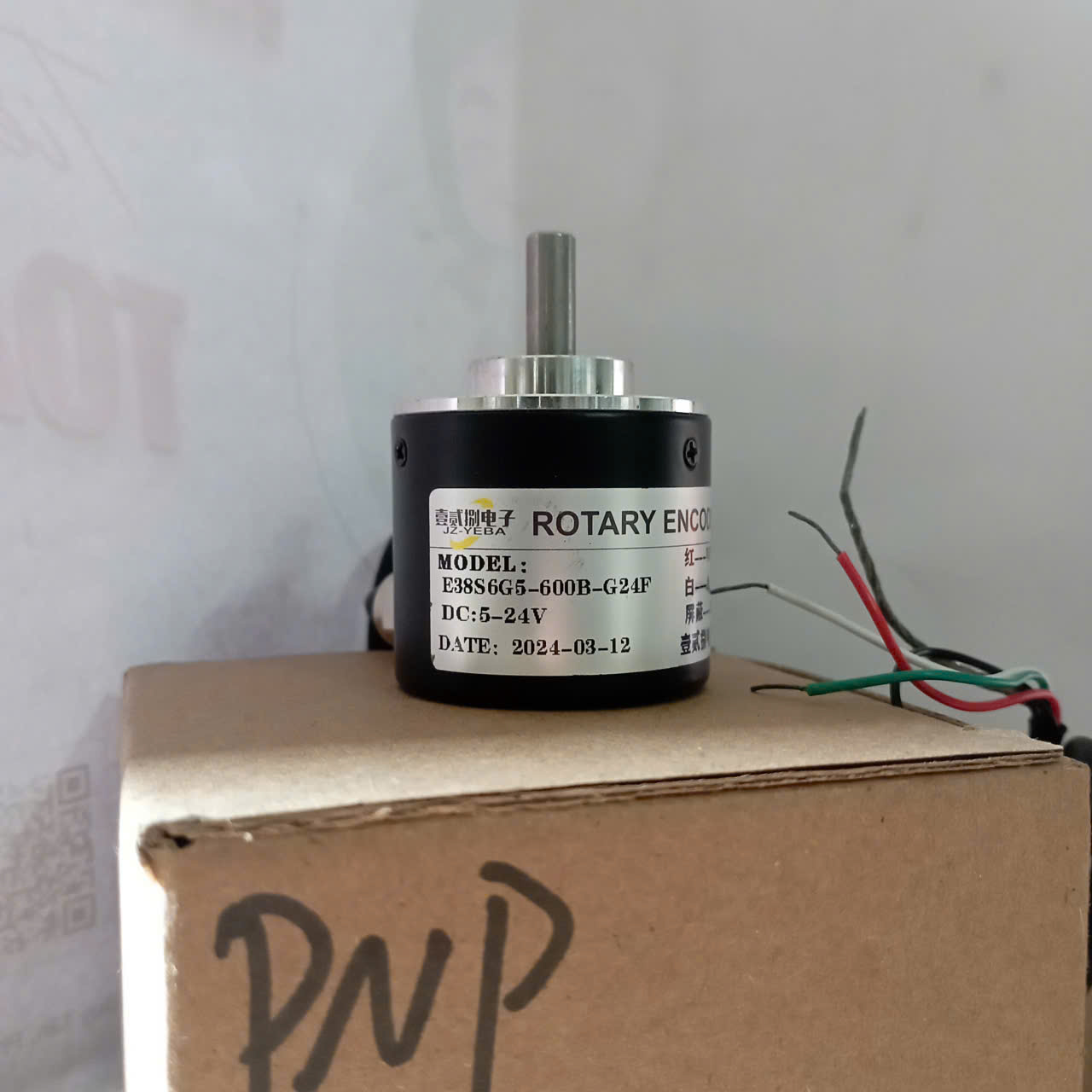

Encoder 600 Xung pha AB, DC 5-24V, Ngõ Ra PNP- Bộ Mã Hóa Vòng Quay E38S6G5-600B-G24F

Bộ Mã Hóa Vòng Quay Rotary Encoder E38S6G5-600B-G24F (600 Xung, Ngõ Ra PNP)

Trong các hệ thống tự động hóa công nghiệp, Rotary Encoder (Bộ mã hóa vòng quay) là linh kiện không thể thiếu để đo lường tốc độ, vị trí và góc quay của động cơ hoặc băng tải.

Nếu bạn đang tìm kiếm một dòng encoder hoạt động ổn định, độ chính xác cao với dải điện áp rộng và ngõ ra kiểu PNP, thì model E38S6G5-600B-G24F chính là giải pháp tối ưu hàng đầu.

1. Thông số kỹ thuật nổi bật

• Model: E38S6G5-600B-G24F

• Độ phân giải (Số xung): 600 Xung/Vòng (600B)

• Kênh tín hiệu: Pha A, Pha B (Hỗ trợ xác định cả chiều quay và tốc độ)

• Điện áp hoạt động: DC 5V – 24V (Dải nguồn rộng, cực kỳ linh hoạt cho các loại PLC, Bộ điều khiển)

• Dạng ngõ ra: PNP (Cực thu hở PNP - Open Collector, xuất tín hiệu mức Cao/Dương nguồn)

• Thương hiệu: JZ-YEBA (壹贰捌电子)

2. Sơ đồ màu dây và Hướng dẫn đấu dây chi tiết (Ngõ ra PNP)

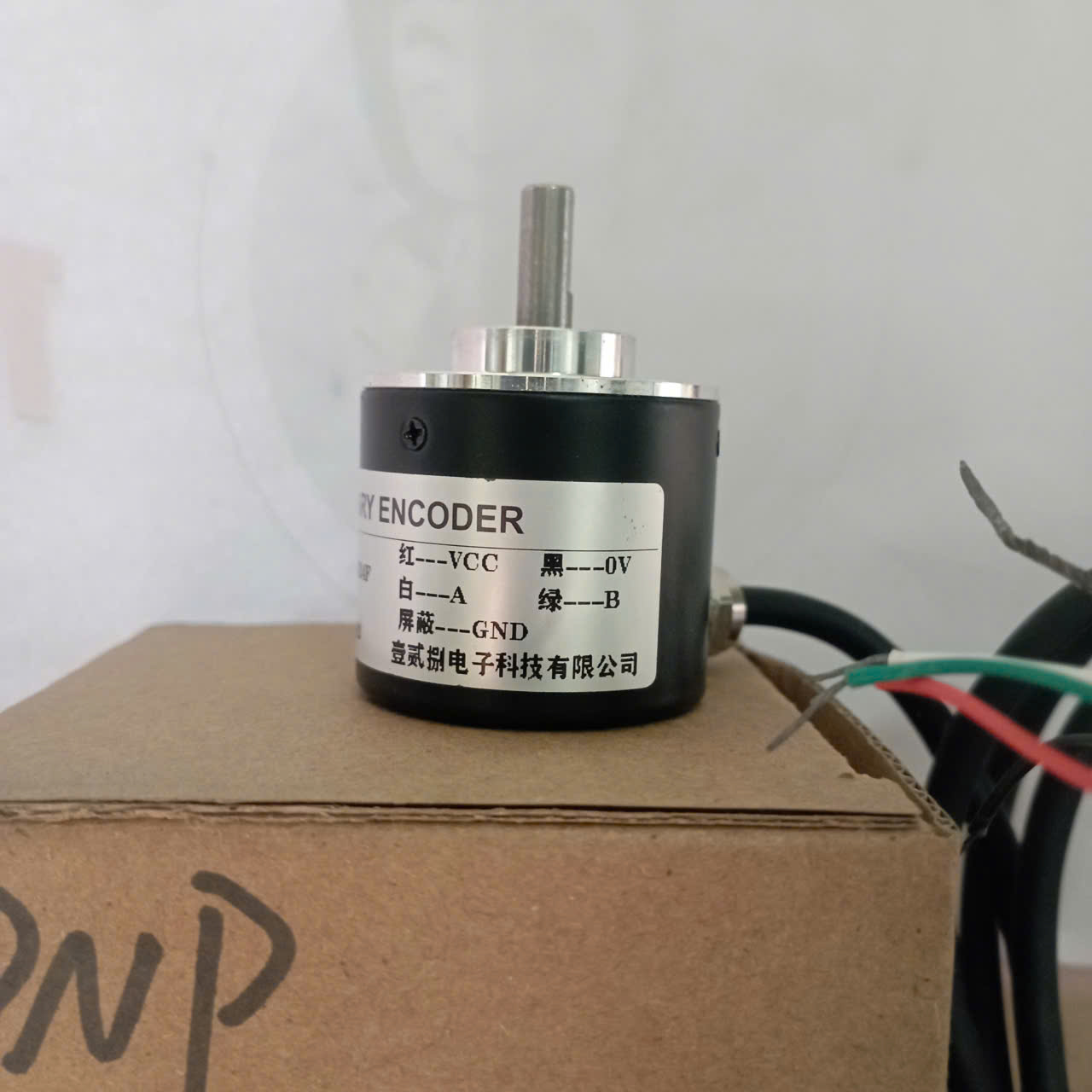

Dựa trên nhãn chính thức từ nhà sản xuất in phía sau thiết bị, cấu trúc dây của Encoder E38S6G5-600B-G24F được quy định rõ ràng theo bảng dưới đây:

⚠️ Lưu ý quan trọng khi đấu nối ngõ ra PNP:

• Vì đây là dạng ngõ ra PNP, khi có xung kích kích hoạt, chân tín hiệu (Trắng/Xanh lá) sẽ xuất ra điện áp dương (gần bằng nguồn $V_{CC}$).

• Khi kết nối vào PLC (ví dụ: PLC Mitsubishi, Siemens, Omron...), bạn cần đảm bảo chân Common (COM) của module Input trên PLC phải được đấu vào chân 0V (Nguồn âm) để nhận được tín hiệu từ bộ encoder này.

• Tuyệt đối không đấu nhầm dây nguồn (Đỏ/Đen) vào các chân tín hiệu (Trắng/Xanh) để tránh làm hỏng hóc IC ngõ ra của thiết bị.

3. Ứng dụng thực tế của Encoder E38S6G5-600B-G24F

Với độ phân giải 600 xung/vòng, thiết bị đáp ứng hoàn hảo cho các ứng dụng vừa và nhỏ cần độ chính xác cao như:

• Đo lường tốc độ và chiều quay của động cơ DC, động cơ bước, động cơ servo.

• Xác định vị trí, đo chiều dài sản phẩm trên các hệ thống băng tải, dây chuyền đóng gói.

• Tích hợp vào các máy cắt tôn, máy cắt CNC, máy quấn dây tự động.
