Kết nối máy tính với PLC đôi khi là rất đơn giản, nhưng với bạn mới làm quen thì cũng là vấn đề không nhỏ. Mình làm đoạn hướng dẫn kết nối PLC Siemens với máy tính cho các bạn mới làm có bước khởi đầu thuận lợi, dành tâm trí vào các bài toán lập trình.

Bước 1: Cắm cáp USB PPI vào máy tính, kiểm tra máy tính đã nhận driver chưa.

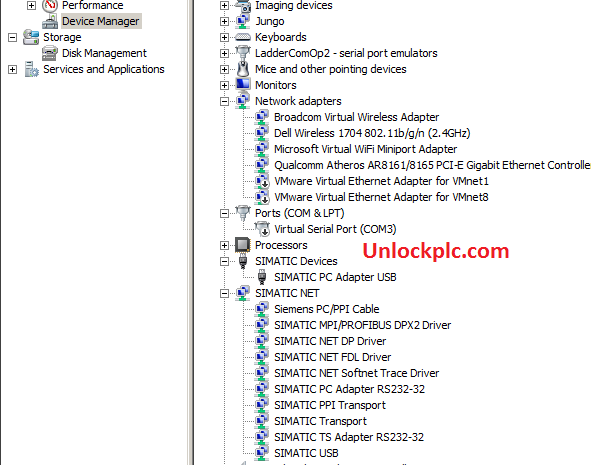

Chuột phải Computer -> Manage->Device Manger. Đã có đủ Simatic Net chưa ?

Kiểm tra Cáp đã sẵn sàng sử dụng chưa? Bằng cách xem 2 đèn Xanh đỏ đã sáng chưa, nếu 1 trong 2 đèn không sáng bạn cần xem lại Driver hoặc cáp.

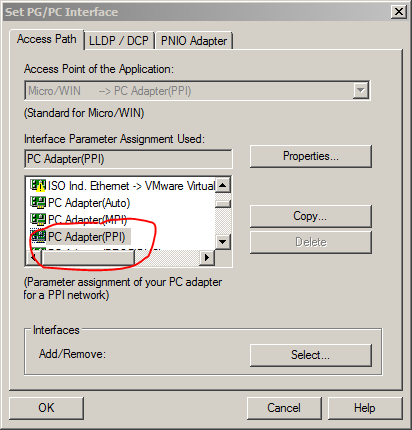

Bước 2: Mở Step 7-MicroWin-> Communication -> Set PG/PC interface, chọn PC Adapter(PPI).

Properties Để chế độ Auto. Double Click để search PLC.

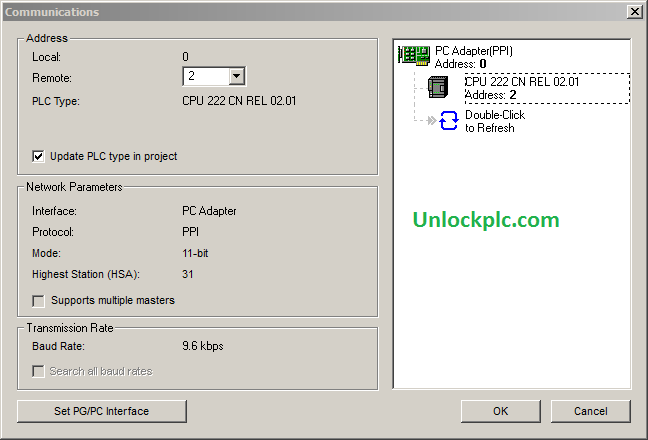

Kết quả:

Xem video hướng dẫn kết nối máy tính và PLC Siemens S7-200:
