Kích Thước Dây Đai Curoa Bảng M, A, B, C, D

Kích Thước Dây Đai Curoa Bảng M, A, B, C, D





Chuyên Cung Cấp , Phân Phối Độc Quyền Sản Phẩm Dây Curoa DOG Vbelt Thái Lan, HPMax Của Singapo cam kết chất lượng tốt, giá phải chăng, giao hàng toàn quốc, chúng tôi cam kết cung cấp tất cả loại dây curoa chính hãng, sản phẩm có đầy đủ các bản dây curoa từ M, FM, A, B, C, D, E có đến 10.000 số dây curoa các loại tại kho hàng chúng tôi, sản phẩm chúng tôi Giá 100% bao gồm VAT, giao hàng toàn quốc, bảo hành chất lượng dây curoa cho tất cả khách hàng sử dụng thương hiệu DOG_VBELT Hoặc HPMAX A, B, C, D, M, FM, PK

Chúng Tôi tự Hào là nhà phân phối độc quyền sản phẩm dây curoa Dog Vbelt Thái Lan. Và Hãng HPMax Của Singapore Tại Thị Trường Việt Nam.

Sau đây để thuận tiện cho việc tìm hiểu về sản phẩm dây curoa trên thị trường cũng như thông số loại dây curoa có trên thị trường và là quy chuẩn chung cho tất cả loại dây.

Dây curoa có những đặc điểm cơ bản như sau.

1, Về Cấu Tạo:

- Dây curoa được làm từ cao su tổng hợp và có nguồn gốc dầu khí.

- Công nghệ sản xuất thì cao su được lưu hóa và thêm thành phần phụ gia phù hợp theo công nghệ của từng nhà sản xuất. chính vì vậy độ bền và chất lượng dây phụ thuộc rất nhiều đến công nghệ và quy chình sản xuất.

Dây Curoa có 2 phần chính.

+ Phần Bố dây , tức là phần dây dai bằng sợi tổng hợp có chức năng chống kéo dài dây, và chịu lực kéo, chống sinh nhiệt, hơn nữa chính lớp dây đai tổng hợp là cánh quạt tạo mát cho dây curoa và puly.

Độ bền và tuổi thọ của dây curoa phụ thuộc vào phần dây dai tổng hợp này, nó làm cho dây không thay đổi chiều dài trong quá trình làm việc và giảm nhiệt cho dây giúp dây bền và không sinh nhiệt khi chạy tốc độ cao và tải trọng lớn.

Phần bố của dây thì thường có 2 phần,

-          Phần bố 1, Là phần bố trên đỉnh trên của dây. Là phần giữ cho dây không bị thay đổi chiều dài của dây trong quá trình làm việc và mang tính ổn định cho máy móc sử dụng. Đối với loại dây rẻ tiền kém chất lượng sẽ nhanh phải tăng chỉnh kích thước dây và chỉnh máy liên tục. Dẫn đến thay đổi sự keo kết của cao su trong dây và ảnh hưởng độ bền.

-          Phần bố 2,(Chỉ sản phẩm dây chất lượng cao như  Hãng Dây Nhật Bản, dây của Tây Đức, Thái Lan, Hàn Quốc, Ấn Độ mới có ngoài ra sản phẩm khác không có)  Là phần bố cạnh 2 mặt chịu ma sát của dây curoa. Lớp bố này làm giảm nhiệt của dây, tăng độ bền, và làm cho lớp cao su ma sát của dây không bị thay đổi và biến dạng khi chịu tải lớn sẽ không bị sinh nhiệt khi hoạt động. Chuyển động ổn định, dây bền và không sinh nhiệt. có thể chịu nhiệt tốt những môi trường làm việc có nhiệt độ cao.

+ Phần Cao Su, Là thành phần cấu tạo chính của dây đai curoa. Chất liệu cao su tổng hợp từ nguồn gốc dầu mỏ, có trải qua quá trình lưu hóa và bảo quản tốt. Đối với mỗi nhà sản xuất thì dây cao su của dây có độ bền khác nhau do quá trình sử lý, lưu hóa, phụ gia, công nghệ và chất lượng nguyên liệu. Dây curoa có bền hay không thì phụ thuộc tương đối 50% vào chất lượng cao su của dây, nếu loại dây có chất lượng cao su tốt sẽ có tuổi thọ tốt hơn đối với những chuyển động tốc độ cao hoặc chuyển động với tải trọng lớn.

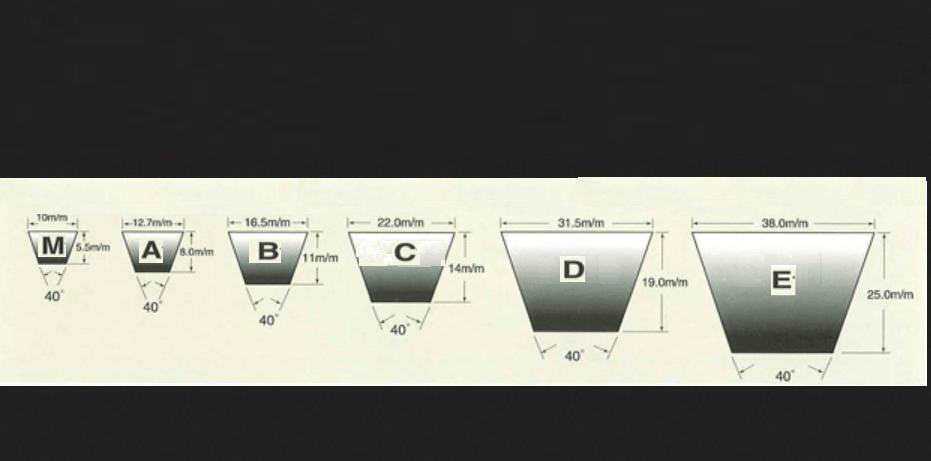

2, Về Phần Kích Thước Dây Curoa

-          Về số trên dây curoa có 2 thông số chính

Bản Rộng : Bản rộng của dây có nhưng quy chuẩn theo quy ước quốc tế được tính theo đơn vị Inch của Anh.

-          Dây Bản M, Z,

+ Rộng :  inch :                 Tương đương : 9,7mm.

+ Cao  :   inch :                  Tương đương : 5,5 mm

-          Dây Bản A.

+ Rộng : 1/2 inch:             Tương đương : 12,7mm.

+ Cao  : 5/16 inch:             Tương đương : 8 mm

-     Dây Bản B.

+ Rộng : 21/32 inch :        Tương đương : 16,5mm.

+ Cao  :  13/32 inch :         Tương đương : 11 mm

-          Dây Bản C,

+ Rộng : 7/8 inch  :           Tương đương : 22 mm.

+ Cao  :17/32 inch :           Tương đương  : 14 mm

-          Dây Bản D.

+ Rộng : 1+1/4 inch:         Tương đương : 31,5 mm.

+ Cao  :  3/4 inch :             Tương đương : 19 mm

-          Dây Bản E.

+ Rộng : 1+ 1/2 inch :       Tương đương : 38 mm.

+ Cao  :  29/32 inch :         Tương đương  : 25 mm



Chiều Dài :

Chiều dài trên dây curoa chính là số phía sau bản dây curoa ví dụ

-          A20 thì chiều rộng bản A, Theo thông số phần trên. Còn số “20” thể hiện chiều dài 20 inch. Muốn quy ra tiêu chuẩn hệ mét thì lấy 20x2,54 = 50,8 Cm.

LIÊN HỆ MUA HÀNG VÀ ĐƯỢC TƯ VẤN SẢN PHẨM



Quy Đổi Dây Curoa Theo Kích Thước Tiêu Chuẩn Quốc Tế Bản Dây M, FM, A, B, C, D Bảng Quy Đổi Dây Curoa Bản A

- A 1321LI : Là Loại Dây Bản  A Chu Vi, Chiều dài đường trong dây là 1321mm.

- A1351LW : Là Loại Dây Bản A Chu vi, chiều dài giữa dây là 1351mm.



Dây Curoa Bản A Type A(Inside Length)

(inch)

(mm)

(inch)

(mm)

A23

A 584

A74

A 1880

A24

A 610

A75

A 1905

A25

A 635

A76

A 1930

A26

A 660

A77

A 1956

A26 1/2

A 670

A78

A 1981

A27

A 686

A79

A 2007

A28

A 711

A80

A 2032

A29

A 737

A81

A 2057

A30

A 762

A82

A 2083

A31

A 787

A83

A 2108

A32

A 813

A84

A 2134

A32 1/2

A 825

A85

A 2159

A33

A 838

A86

A 2184

A34

A 864

A87

A 2210

A34 1/2

A 875

A88

A 2235

A35

A 889

A89

A 2261

A36

A 914

A90

A 2286

A37

A 940

A91

A 2311

A37 1/2

A 950

A92

A 2337

A38

A 965

A93

A 2362

A38 1/2

A 975

A94

A 2388

A39

A 991

A95

A 2413

A40

A 1016

A96

A 2438

A41

A 1041

A97

A 2464

A42

A 1067

A98

A 2489

A43

A 1092

A99

A 2515

A44

A 1118

A100

A 2540

A45

A 1143

A102

A 2591

A46

A 1168

A104

A 2642

A46 1/2

A 1180

A106

A 2692

A47

A 1194

A108

A 2743

A48

A 1219

A110

A 2794

A49

A 1245

A114

A 2896

A50

A 1270

A118

A 2997

A51

A 1295

A122

A 3099

A52

A 1321

A126

A 3200

A53

A 1346

A130

A 3302

A54

A 1372

A136

A 3454

A55

A 1397

A142

A 3607

A56

A 1422

A148

A 3759

A57

A 1448

A154

A 3912

A58

A 1473

A160

A 4064

A59

A 1499

A167

A 4242

A60

A 1524

A173

A 4394

A61

A 1549

A180

A 4572

A62

A 1575

A187

A 4750

A63

A 1600

A195

A 4953

A64

A 1626

A208

A 5283

A65

A 1651

A210

A 5334

A66

A 1676

A220

A 5588

A67

A 1702

A236

A 5994

A68

A 1727

A240

A 6096

A69

A 1753

A248

A 6299

A70

A 1778

A264

A 6706

A71

A 1803

A276

A 7010

A72

A 1829

A280

A 7112

A73

A 1854













Dây Curoa Bản B Type B(Inside Length)

(inch)

(mm)

(inch)

(mm)

B23

B 584

B74

B 1880

B24

B 610

B75

B 1905

B25

B 635

B76

B 1930

B26

B 660

B77

B 1956

B26 1/2

B 670

B78

B 1981

B27

B 686

B79

B 2007

B28

B 711

B80

B 2032

B29

B 737

B81

B 2057

B30

B 762

B82

B 2083

B31

B 787

B83

B 2108

B32

B 813

B84

B 2134

B32 1/2

B 825

B85

B 2159

B33

B 838

B86

B 2184

B34

B 864

B87

B 2210

B34 1/2

B 875

B88

B 2235

B35

B 889

B89

B 2261

B36

B 914

B90

B 2286

B37

B 940

B91

B 2311

B37 1/2

B 950

B92

B 2337

B38

B 965

B93

B 2362

B38 1/2

B 975

B94

B 2388

B39

B 991

B95

B 2413

B40

B 1016

B96

B 2438

B41

B 1041

B97

B 2464

B42

B 1067

B98

B 2489

B43

B 1092

B99

B 2515

B44

B 1118

B100

B 2540

B45

B 1143

B102

B 2591

B46

B 1168

B104

B 2642

B46 1/2

B 1180

B106

B 2692

B47

B 1194

B108

B 2743

B48

B 1219

B110

B 2794

B49

B 1245

B114

B 2896

B50

B 1270

B118

B 2997

B51

B 1295

B122

B 3099

B52

B 1321

B126

B 3200

B53

B 1346

B130

B 3302

B54

B 1372

B136

B 3454

B55

B 1397

B142

B 3607

B56

B 1422

B148

B 3759

B57

B 1448

B154

B 3912

B58

B 1473

B160

B 4064

B59

B 1499

B167

B 4242

B60

B 1524

B173

B 4394

B61

B 1549

B180

B 4572

B62

B 1575

B187

B 4750

B63

B 1600

B195

B 4953

B64

B 1626

B208

B 5283

B65

B 1651

B210

B 5334

B66

B 1676

B220

B 5588

B67

B 1702

B236

B 5994

B68

B 1727

B240

B 6096

B69

B 1753

B248

B 6299

B70

B 1778

B264

B 6706

B71

B 1803

B276

B 7010

B72

B 1829

B280

B 7112

B73

B 1854













Bảng Quy Đổi Dây Curoa Bản C

(inch)

(mm)

(inch)

(mm)

C30

C 762

C89

C 2261

C31

C 787

C90

C 2286

C32

C 813

C92

C 2337

C33

C 838

C93

C 2362

C34

C 864

C94

C 2388

C35

C 889

C95

C 2413

C36

C 914

C96

C 2438

C37

C 940

C97

C 2464

C38

C 965

C98

C 2489

C39

C 991

C99

C 2515

C40

C 1016

C100

C 2540

C41

C 1041

C102

C 2591

C42

C 1067

C104

C 2642

C43

C 1092

C106

C 2692

C44

C 1118

C108

C 2743

C45

C 1143

C110

C 2794

C46

C 1168

C112

C 2845

C47

C 1194

C114

C 2896

C48

C 1219

C116

C 2946

C49

C 1245

C118

C 2997

C50

C 1270

C120

C 3048

C51

C 1295

C122

C 3099

C52

C 1321

C124

C 3150

C53

C 1346

C126

C 3200

C54

C 1372

C128

C 3251

C55

C 1397

C130

C 3302

C56

C 1422

C132

C 3353

C57

C 1448

C134

C 3404

C58

C 1473

C136

C 3454

C59

C 1499

C138

C 3505

C60

C 1524

C140

C 3556

C61

C 1549

C142

C 3607

C62

C 1575

C144

C 3658

C63

C 1600

C146

C 3708

C65

C 1651

C148

C 3759

C66

C 1676

C150

C 3810

C67

C 1702

C158

C 4013

C68

C 1727

C162

C 4115

C69

C 1753

C167

C 4242

C70

C 1778

C173

C 4394

C71

C 1803

C177

C 4496

C72

C 1829

C180

C 4572

C73

C 1854

C187

C 4750

C74

C 1880

C190

C 4826

C75

C 1905

C197

C 5004

C76

C 1930

C208

C 5283

C77

C 1956

C210

C 5334

C78

C 1981

C220

C 5588

C79

C 2007

C225

C 5715

C80

C 2032

C236

C 5994

C81

C 2057

C240

C 6096

C82

C 2083

C248

C 6299

C83

C 2108

C264

C 6706

C84

C 2134

C270

C 6858

C85

C 2159

C280

C 7112

C86

C 2184

C295

C 7493

C87

C 2210

C300

C 7620

C88

C 2235

C315

C 8001









Bảng Quy Đổi Dây Duroa Bản D

(inch)

(mm)

(inch)

(mm)

D30

D 762

D89

D 2261

D31

D 787

D90

D 2286

D32

D 813

D92

D 2337

D33

D 838

D93

D 2362

D34

D 864

D94

D 2388

D35

D 889

D95

D 2413

D36

D 914

D96

D 2438

D37

D 940

D97

D 2464

D38

D 965

D98

D 2489

D39

D 991

D99

D 2515

D40

D 1016

D100

D 2540

D41

D 1041

D102

D 2591

D42

D 1067

D104

D 2642

D43

D 1092

D106

D 2692

D44

D 1118

D108

D 2743

D45

D 1143

D110

D 2794

D46

D 1168

D112

D 2845

D47

D 1194

D114

D 2896

D48

D 1219

D116

D 2946

D49

D 1245

D118

D 2997

D50

D 1270

D120

D 3048

D51

D 1295

D122

D 3099

D52

D 1321

D124

D 3150

D53

D 1346

D126

D 3200

D54

D 1372

D128

D 3251

D55

D 1397

D130

D 3302

D56

D 1422

D132

D 3353

D57

D 1448

D134

D 3404

D58

D 1473

D136

D 3454

D59

D 1499

D138

D 3505

D60

D 1524

D140

D 3556

D61

D 1549

D142

D 3607

D62

D 1575

D144

D 3658

D63

D 1600

D146

D 3708

D65

D 1651

D148

D 3759

D66

D 1676

D150

D 3810

D67

D 1702

D158

D 4013

D68

D 1727

D162

D 4115

D69

D 1753

D167

D 4242

D70

D 1778

D173

D 4394

D71

D 1803

D177

D 4496

D72

D 1829

D180

D 4572

D73

D 1854

D187

D 4750

D74

D 1880

D190

D 4826

D75

D 1905

D197

D 5004

D76

D 1930

D208

D 5283

D77

D 1956

D210

D 5334

D78

D 1981

D220

D 5588

D79

D 2007

D225

D 5715

D80

D 2032

D236

D 5994

D81

D 2057

D240

D 6096

D82

D 2083

D248

D 6299

D83

D 2108

D264

D 6706

D84

D 2134

D270

D 6858

D85

D 2159

D280

D 7112

D86

D 2184

D295

D 7493

D87

D 2210

D300

D 7620

D88

D 2235

D315

D 8001

Để lại bình luận của bạn cho chúng tôi
Chất lượng hàng đầu
Chất lượng hàng đầu

Cam kết tất cả sản phẩm chính hãng 100%

Giao hàng siêu nhanh
Giao hàng siêu nhanh

Chúng tôi cam kết giao hàng trong 24h

Mua hàng tiết kiệm
Mua hàng tiết kiệm

Giảm giá & khuyến mại với ưu đãi cực lớn

Hỗ trợ online 24/7
Hỗ trợ online 24/7

Gọi ngay 0965994040 để được tư vấn

popup

Số lượng:

Tổng tiền:

Sale

Không sẵn có

Hết hàng
