Màn hình Delta có tốt không? Thông tin chi tiết về màn hình HMI Delta

Màn hình là thiết bị điện tử được sử dụng rộng rãi trong nhiều lĩnh vực của đời sống hàng ngày. Nó đóng vai trò quan trọng kết nối giữa dữ liệu thông tin và con người nên thiết bị này cần được lựa chọn cẩn thận, phù hợp. Bài viết sau đây sẽ gửi đến bạn những thông tin hữu ích về màn hình HMI Delta đang rất được ưa chuộng trên thị trường.



Thông tin về màn hình Delta

Nhu cầu sử dụng ứng dụng khoa học công nghệ ngày càng tăng cao dẫn đến nhu cầu sử dụng màn hình cũng tăng theo. Do vậy mà có không ít loại màn hình xuất hiện đáp ứng nhu cầu thị trường, trong đó có màn hình Delta.

Màn hình Delta là gì?

Màn hình Delta là loại màn hình giao diện HMI (Human Machine Interface) dùng để giao tiếp giữa người và máy. Màn hình HMI được sử dụng rất đa dạng trong nhiều lĩnh vực hàng ngày.

Màn hình Delta là sản phẩm được sản xuất bởi Delta Electronics – tập đoàn điện tử hàng đầu Đài Loan. Đơn vị này hiện có khoảng 38 nhà máy vận hành cùng 60 trung tâm nghiên cứu trên toàn cầu. Các sản phẩm của thương hiệu Delta Electronics đã có mặt tại 153 quốc gia và vùng lãnh thổ.

Tại Việt Nam, Detal Electronics được biết đến là nhà cung cấp thiết bị điện tử lớn và uy tín. Một trong những sản phẩm được ưa chuộng và tiêu thụ mạnh tại thị trường Việt Nam là các dòng màn hình Delta HMI.

Cấu tạo của màn hình Delta HMI

Màn hình Delta HMI được thiết kế bao gồm 3 bộ phận chính là phần cứng, phần mềm và bộ phận truyền thông. Đặc điểm của các bộ phận này như sau:

• Phần cứng: màn hình HMI, CPU, chips, phím bấm, bộ nhớ EPROM/Flash Memory,…
• Phần mềm: các hàm và lệnh, đối tượng, công cụ xây dựng, công cụ mô phỏng, công cụ kết nối, gỡ rối và nạp chương trình.
• Bộ phận truyền thông: các cổng truyền thông ( Ethernet, RS232, RS485, USB), giao thức truyền thông.

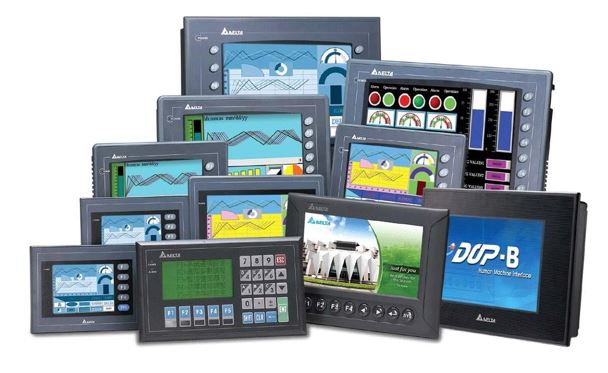

Các loại màn hình Delta HMI

Nhằm đáp ứng nhu cầu sử dụng đa dạng và phù hợp với nhiều hoạt động khác nhau mà Delta Electronics cho ra đời hàng loạt series màn hình Delta. Cụ thể là các series màn hình HMI phổ biến sau:

• DOP-AS series là dòng màn hình được thiết kế cho người dùng sử dụng những ứng dụng chung nhất. Series gồm màn hình các cỡ 5.7 inch 8.0 inch và 10.4 inch với màn hình đơn sắc và đa sắc. Tuy nhiên loại màn hình này Delta Electronics đã ngừng sản xuất nên trên thị trường chỉ có hàng cũ.
• DOP-B series là dòng màn hình được thiết kế nhiều kích thước, đa ứng dụng có khả năng sử dụng rộng rộng rãi. Dòng DOP-B hiện cũng đã được hãng ngừng sản xuất.
• DOP-100 series là dòng màn hình có thiết kế cơ bản, tiêu chuẩn. Đây là dòng màn hình mới ra của Delta Electronics.
• DOP-W series là dòng màn hình có kích thước lớn từ 10.4 inch đến 15 inch.
• TP series là dòng màn hình chú trọng hỗ trợ kết nối linh hoạt đến các thiết bị Delta.

Dòng màn hình Delta DOP-AS series

Delta DOP-AS là một trong những dòng sản phẩm HMI sớm nhất của Delta Electronics. Dòng màn hình Delta này được thiết kế phục vụ trong các hệ thống hiển thị công nghiệp. Điển hình như các máy in, quảng cáo, máy hiển thị dây chuyền sản xuất hay hệ thống HVAC.

Thông số kỹ thuật

Là thiết bị HMI đời đầu nhưng DOP-AS được Delta Electronics trang bị khá nhiều tiện ích với thông số kỹ thuật phù hợp với nhu cầu bấy giờ. Cụ thể:

• Màn hình hiển thị: STN LCD 8 màu.
• CPU: ARM9 206,4 MHz.
• Độ phân giải hình ảnh: 320×240 pixels.
• Flash Memory: 1M.
• SRAM: 128Kb.
• Hỗ trợ cổng USB host.
• 3 nhóm cổng COM.
• Màn hình cảm ứng HMI đạt chuẩn IP65/NEMA4.

Dòng màn hình Delta DOP-B series

Delta DOP-B series là dòng màn hình Delta được thiết kế dành cho các hệ thống hiển thị trong công nghiệp tương tự dòng DOP-A/AS nhưng có nhiều cải tiến hơn. Màn hình Delta DOP-B series hiện có các kích thước 5.6 inch, 7 inch và 10.1 inch với nhiều màu sắc. Các kích thước này cho phép người sử dụng giám sát hoạt động công nghiệp một cách dễ dàng.

Thông số kỹ thuật

Delta DOP-B là thế hệ màn hình có nhiều cải tiến về chức năng và chất lượng hiển thị so với DOP-A/AS. Nó không chỉ gọn nhẹ, chi phí thấp lại linh hoạt sử dụng mà còn hỗ trợ nhiều hình thức giao tiếp với chuẩn truyền thông Protocol. Màn hình Delta dòng này có các đặc điểm sau:

• Màn hình: TFT LCD với 65536 màu
• Độ phân giải hình ảnh: 320×234/480×234 pixels.
• CPU: ARM9 32-bit.
• Flash Memory: 3M ~ 82M.
• SRAM: 128Kb/256Kb ~ 16Mb.
• Function keys: loại 5.6 và 7 inch có 8 function keys còn loại 10.1 inch thì không.
• Hỗ trợ cổng USB host.
• Hỗ trợ đa âm loại E.
• Hỗ trợ CF memory card loại E.
• Hỗ trợ Ethernet loại E.
• 3 cổng COM phục vụ đồng thời cùng lúc các hình thức giao tiếp.
• Cho phép hiển thị tối đa 8 ngôn ngữ.
• Màn hình cảm ứng HMI đạt tiêu chuẩn IP65/NEMA4.

Mặc dù DOP-B series đã ngừng sản xuất nhưng hiện vẫn còn nhiều sản phẩm cũ của dòng ngày được bán tại thị trường Việt Nam. Một số model màn hình Delta dòng DOP-B phổ biến: DOP-B03E211; DOP-B03S211; DOP-B05S111; DOP-B07E411; DOP-B07E451; DOP-B07S411,…

Dòng màn hình Delta DOP-100

DOP-100 series là dòng màn hình thế hệ mới của Delta thay thế các model của dòng DOP-B trước đó. DOP-100 cũng là dòng màn hình Delta ra đời nhằm bắt kịp xu hướng công nghệ điện toán đám mây. Chính vì vậy mà nó sở hữu nhiều tính năng vượt trột.

Thông số kỹ thuật

DOP-100 series được trang bị nhiều thông số nổi bật về khả năng hiển thị hình ảnh sắc nét, chất lượng tốt nhất. Cụ thể:

• Kích thước màn hình (inch): 4.3; 5.6; 7; 10.1/10.4, 12, 15.
• Màn hình hiển thị LCD 65536 màu với độ tương phản, độ sáng chất lượng cao.
• Hệ điều hành: Cortex-A8/Dual Core.
• Hỗ trợ nhiều dạng truyền thông.
• Phần mềm vận hành DOPSoft 4.0.
• Giám sát, điều khiển từ xa qua giao thức VNC và NTP.
• Hỗ trợ tới 16 ngôn ngữ, trong đó có cả tiếng Việt.

DOP-100 series được đánh giá có mẫu mã và chất lượng cải tiến hơn rất nhiều so với các dòng màn hình Delta trước đó. Các model được dùng nhiều của dòng này bao gồm: DOP-103BQ; DOP-107BV; DOP-107CV; DOP-107EV; DOP-110CS;…

Dòng màn hình Delta DOP-W series

DOP-W series là dòng có kích thước màn hình HMI lớn với độ phân giải và mức sáng cảm ứng chất lượng cao. Đồng thời nó cũng được hãng trang bị nhiều tính năng thuận tiện sử dụng.

Thông số kỹ thuật

Mặc dù không quá nổi bật như các dòng DOP khác với tính năng phong phú, DOP-W vẫn được hãng trang bị nhiều thông số vượt trội để đem đến khả năng hoạt động hiệu quả nhất. Cụ thể:

• Độ phân giải: 1024×768 pixels.
• Độ sáng cao.
• CPU: 1GHz.
• Flash ROM: 256MB.
• Cảm ứng 10 triệu điểm chạm với độ nhạy cực cao.
• Hỗ trợ 2 cổng COM, 3 cổng USB 2.0, 2 cổng Ethernet và thẻ nhớ ngoài SD.

Dòng DOP-W series hiện cung cấp 3 model với 3 kích thước màn hình khác nhau. Model DOP-W105B có màn hình 10.4 inch, DOP-W127B là 12 inch và DOP-W157B lớn nhất với 15 inch.

Quy trình xây dựng hệ thống HMI với màn hình Delta

Để xây dựng được hệ thống HMI hoàn chỉnh với màn hình Delta, bạn cần trải qua giai đoạn lớn. Đó là lựa chọn thiết bị phần cứng và xây dựng giao diện.

Lựa chọn phần cứng

Trước hết, trên cơ sở về số lượng thông số, nhu cầu đồ họa và yêu cầu thông tin cảm biến mà người dùng lựa chọn được kích thước màn hình Delta sao cho phù hợp nhất. Sau đó lựa chọn đến số lượng phím cứng và số lượng phím cảm ứng tối đa có thể đồng thời sử dụng. Tiếp đến là lựa chọn cổng mở rộng để kết nối thiết bị ngoại vi như in ấn, đọc mã vạch và lựa chọn dung lượng bộ nhớ.

Xây dựng giao diện

Đầu tiên bạn cần xây dựng cấu hình cho phần cứng như model, PLC, giao thức,… Tiếp đến xây dựng các trang màn hình và gán các biến số cho đối tượng. Sau đó viết chương trình script tùy chọn và thiết lập mô phỏng, gỡ rối chương trình. Cuối cùng nạp vào thiết bị để hoàn tất quy trình xây dựng hệ thống HMI.

Tại sao nên lựa chọn sử dụng màn hình Delta?

Màn hình hiển thị là bộ phận thành phần của nhiều thiết bị điều hành trong công nghiệp và cả trong các thiết bị gần gũi trong gia đình như bảng điều khiển của máy giặt, lò vi sóng,… Nó khiến con người có thể giao tiếp dễ dàng và nhanh chóng với hệ điều hành của máy móc, thiết bị và phương tiện để yêu cầu chúng thực hiện các lệnh được lập trình sẵn.

Màn hình Delta của Delta Electronics là loại màn hình được sử dụng rộng rãi trên toàn thế giới trong nhiều lĩnh vực khác nhau. Nó được đánh giá có nhiều ưu điểm vượt trội so với các sản phẩm trong cùng tầm giá.

• Đa dạng các series với mẫu mã và thông số kỹ thuật đa dạng để lựa chọn.
• Được đánh giá là loại màn hình có khả năng tương thích linh hoạt với đang dạng thiết bị và giá thành cũng rất phù hợp với túi tiền của người mua.
• Độ phân giải LCD cao của Delta cho phép các thông số hiển thị trực quan, rõ ràng nhất. Nhờ đó mà hoạt động giám sát, điều khiển được tiến hành dễ dàng và thuận tiện hơn.
• Tính năng cảm ứng màu cho phép trực tiếp nhập tham số.
• Hỗ trợ hiển thị dữ liệu theo nhiều cách thức khác nhau như: các dữ liệu biến thiên, yếu tố điều khiển, báo động, biểu đồ xu hướng,…
• Dễ dàng lắp đặt, sử dụng và thân thiện với người dùng.
• Dễ điều hướng và cho phép thiết kế giao diện trực quan cho từng ứng dụng cụ thể.
• Tăng cường tính linh hoạt và tiết kiệm thời gian cho người dùng.
• Màn hình cảm ứng HMI giúp loại bỏ nhiều phần cứng như công tắc, nút ấn dườm dà và gây cản trở sử dụng.
• Dễ dàng điều chỉnh khi muốn nâng cấp, tích hợp thêm tính năng mới.

Báo giá màn hình HMI Delta

DOP-100 Series là dòng sản phẩm HMI DELTA mới nhất của hãng Delta Electronics. Giao diện máy Delta Delta DOP-100 Series sử dụng bộ xử lý tốc độ cao Cortex-A8 mới nhất và bảng hiển thị LCD 65.536 màu với độ sáng và độ tương phản cao. Sê-ri DOP-100 hỗ trợ nhiều chức năng mạng, bao gồm FTP, E-Mail, VNC (Điện toán mạng ảo) và NTP (Giao thức thời gian mạng) để đáp ứng yêu cầu của khách hàng đối với các ứng dụng đám mây và sản xuất thông minh

DOP-B Series Là dòng Màn hình cảm ứng HMI DELTA ngưng sản xuất tuy nhiên lượng máy còn sử dụng các sản phẩm của DOP-B nhiều nên vẫn rất nhiều người quan tâm. Cụ thể là các mã hàng DOP-B03S211, DOP-B03E211, DOP-B05S111, DOP-B07S411, DOP-B07S401K, DOP-B07S411K, DOP-B07S415, DOP-B07E415, DOP-B07PS415, DOP-B07S515, DOP-B07E515, DOP-B07PS515, DOP-B08S515, DOP-B08E515,DOP-B10S411, DOP-B10S615, DOP-B10E615, DOP-B10S511, DOP-B10E515

Liên hệ hotline để được tư vấn và báo giá chi tiết, đầy đủ nhất

Tài liệu HMI Delta tiếng Việt

đang cập nhật….

Màn hình Delta là thiết bị giao tiếp máy cảm ứng HMI được đánh giá cao bởi giới chuyên môn cũng như  các đơn vị nhà máy sản xuất thiết bị điện tử uy tín. Nó đem đến nhiều lợi ích trong quá trình sử dụng và nâng cấp sản phẩm, tiện ích ngày càng phù hợp và hiện đại hơn cho con người. Hy vọng thông qua bài viết, bạn đọc đã có thêm nhiều kiến thức hữu ích về thiết bị điện tử này.
