Ren hệ mét là gì?

Mối ghép bằng ren là mối ghép vô cùng phổ biến không chỉ trong ngành chế tạo máy, mà nó còn được ứng dụng rộng rãi trong chính cuộc sống của chúng ta từ những đồ dùng thân thuộc, các vật dụng nhỏ bé đến các thiết bị máy móc chuyên nghiệp. Đơn giản và thân thuộc nhất chính là các con ốc vít, bu lông inox mà chúng ta đã quá quen thuộc trong cuộc sống hàng ngày.

Tuy nhiên nói về ren nó rất đa dạng về hình dáng, chủng loại, kích thước,.. nên cũng gây rất nhiều khó khăn cho khách hàng khi lựa chọn. Ngay cả đối với những kỹ sư nhiều năm vẫn còn gặp nhiều nhầm lẫn.

Chính vì vậy, trong bài viết hôm nay, chúng ta hãy cùng đi tìm hiểu về tiêu chuẩn ren hệ mét – một trong những loại ren được sử dụng phổ biến nhất hiện nay.

Ren là gì?

•

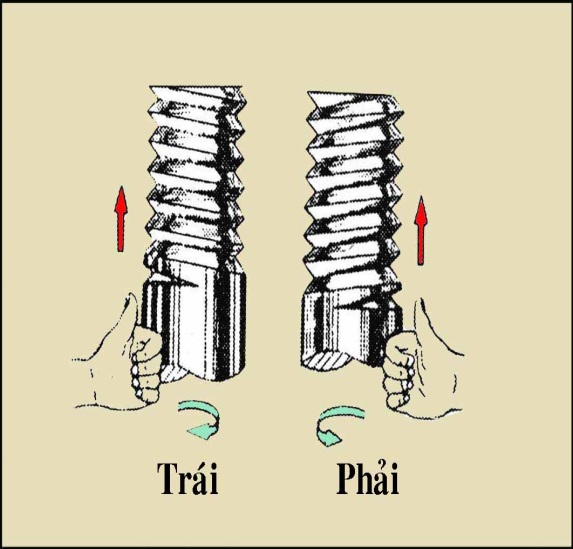

Ren được cấu tạo trên cơ sở hình phẳng và quét theo đường xoắn ốc, côn hoặc trục và luôn nằm trong mặt phẳng qua trục tâm các cạnh của hình quét sẽ tạo nên trục ren. Hình phẳng có thể là tam giác, bán nguyệt, hình thang, hình vuông, …

Ren là một phát minh quan trọng và được đóng góp rộng rãi trong các chi tiết máy móc hiện đại, đặc biệt là trong ngành công nghiệp bu lông inox, ốc vít,…

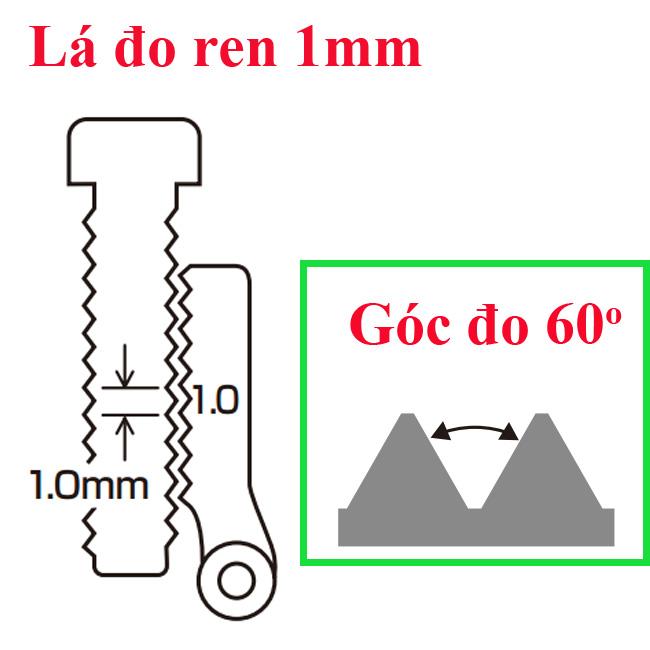

Hình ảnh minh họa của bước ren

Ren hệ mét là gì?

Ren hệ mét là ren có Profin là tam giác đều, góc ở đỉnh là 60°. Ren hệ mét được kí hiệu là M. Đây là một loại ren được ứng dụng nhiều nhất trong ngành công nghiệp.

Ren hệ mét

Profin ren: Là đường bao mặt cắt ren khi mặt phẳng cắt chứa trục ren. Profin ren có dạng tam giác đều, tam giác cân, hình vuông, hình thang, cung tròn …

Ren hệ mét được phân thành 2 loại là ren bước lớn và ren bước nhỏ, cả 2 loại ren này đều có đường kính giống nhau và chỉ khác nhau về bước ren:

• Ren bước lớn: ký hiệu là chữ M kèm theo kích thước về đường kính: M14, M16…Tiêu chuẩn ren hệ mét bước lớn được quy định chi tiết trong TCVN 2247–77.

• Ren bước nhỏ: Ký hiệu của ren bước nhỏ thì cộng thêm chỉ số về bước ren: Ví dụ M10x0.75 ; M12x1. Tiêu chuẩn ren hệ mét bước nhỏ được quy định đầy đủ trong TCVN 2248 – 77.

Tiêu chuẩn ren hệ mét

Để tiện cho việc thiết kế, chế tạo và sử dụng ren được tiêu chuẩn hoá mà tiêu chuẩn ren được ra đời, chúng được mã hóa chung thành những ngôn ngữ chuyên ngành. Tiêu chuẩn ren hệ mét chính là ren hệ mét mà các yếu tố cơ bản của nó đã được quy định trong tiêu chuẩn thống nhất. Kích thước của ren hệ mét được đo bằng đơn vị milimét. Tiêu chuẩn ren hệ mét được quy định chi tiết trong TCVN 2248: 1977.

*** Tiêu chuẩn TCVN 2248: 1977 do Viện Thiết kế máy công nghiệp – Bộ Cơ khí và Luyện kim biên soạn, Cục Tiêu chuẩn đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Theo tiêu chuẩn TCVN 2248: 1977 về ren hệ mét- kích thước cơ bản. Tiêu chuẩn này áp dụng cho ren hệ một thông dụng có prôfin theo TCVN 2246 : 1977, đường kính và bước ren theo TCVN 2247 : 1977. Trị số danh nghĩa của đường kính ngoài, đường kính trung bình và đường kính trong phải phù hợp với chỉ dẫn trên hình vẽ và trong Bảng

d – đường kính ngoài của ren ngoài (bu lông)

D – đường kính ngoài của ren trong (đai ốc)

d2 – đường kính trung bình của bulông

D2 – đường kính trung bình của đai ốc

d1 – đường kính trong của bulông

D1 – đường kính trong của đai ốc

d3 – đường kính trong của bulông theo đáy của rãnh ren

P – bước ren

H – chiều cao của prôfin gốc

Trị số các đường kính được tính theo công thức sau:

D2 = D – 2.3/8H = D − 0, 649519053P

d2 = d − 2. 3/8H = d − 0, 649519053P

D1 = D − 2. 5/8H = D − 1, 082531755P

d1 = d − 2. 5/8H = d − 1, 082531755P

d3 = d − 2. 17/24H = d − 1, 226869322P

Bảng mô tả tiêu chuẩn ren hệ mét trong TCVN 2248: 1977 của một sô kích thước cơ bản được hiển thị dưới dạng bảng sau

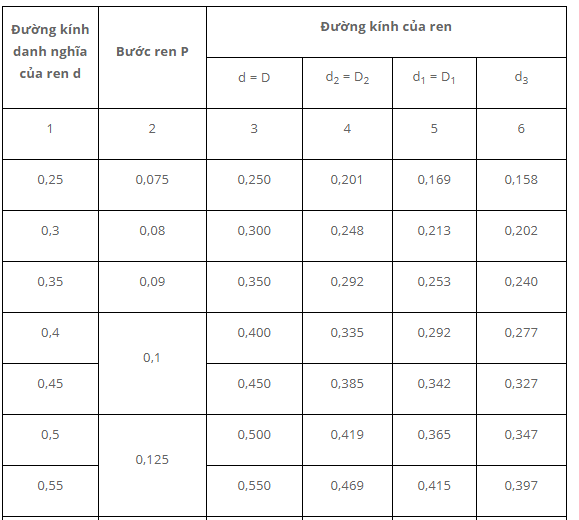

                      Bảng tiêu chuẩn ren hệ mét của một số kích thước cơ bản

Bảng tra cứu bước ren hệ mét từ M1- M70

Với kinh nghiệm thực tiễn nhiều năm trong lĩnh vực phân phối và bán bulong inox. Bulong NAM HẢI xin chia sẻ đến các bạn Bảng tra bước ren hệ mét từ M1- M70 để các bạn có thể hiểu dễ dàng hơn như sau:

Hướng dẫn tra:

P: Bước răng

D: đường kính lỗ khoan

Đơn vị: mm

Taro bước răng mịn		Taro bước răng thô
Taro× bước răng	Lỗ khoan	Taro× bước răng	Lỗ khoan
M4 x 0.35	3.60	M1 x 0.25	0.75
M4 x 0.5	3.50	M1.1 x 0.25	0.85
M5 x 0.5	4.50	M1.2 x 0.25	0.95
M6 x .5	5.50	M1.4 x 0.3	1.10
M6 x .75	5.25	M1.6 x 0.35	1.25
M7 x .75	6.25	M1.8 x 0.35	1.45
M8 x .5	7.50	M2 x 0.4	1.60
M8 x .75	7.25	M2.2 x 0.45	1.75
M8 x 1	7.00	M2.5 x 0.45	2.05
M9 x 1	8.00	M3 x 0.5	2.50
M10 x 0.75	9.25	M3.5 x 0.6	2.9
M10 x 1	9.00	M4 x 0.7	3.30
M10 x 1.25	8.8	M4.5 x 0.75	3.70
M11 x 1	10.0	M5 x 0.8	4.20
M12 x .75	11.25	M6 x 1	5.00
M12 x 1	11.0	M7 x 1	6.00
M12 x 1.5	10.5	M8 x 1.25	6.80
M14 x 1	13.0	M9 x 1.25	7.80
M14 x 1.25	12.8	M10 x 1.5	8.50
M14 x 1.5	12.5	M11 x 1.5	9.50
M16 x 1	15.0	M12 x 1.75	10.25
M16 x 1.5	15.0	M14 x 2	12.00
M18 x 1	17.0	M16 x 2	14.00
M18 x 2	16.0	M18 x 2.5	15.50
M20 x 1	19.0	M20 x 2.5	17.50
M20 x 1.5	18.5	M22 x 2.5	19.50
M20 x 2	18.0	M24 x 3	21.00
M22 x 1	21.00	M27 x 3	24.00
M22 x 1.5	20.5	M30 x 3.5	26.50
M22 x 2	20.0	M33 x 3.5	29.50
M24 x 1.5	22.5	M36 x 4	32.00
M24 x 2	22.0	M39 x 4	35.00
M26 x 1.5	24.5	M42 x 4.5	37.50
M27 x 1.5	25.5	M45 x 4.5	40.50
M27 x 2	25.0	M48 x 5	43.00
M28 x 1.5	26.5	M52 x 5	47.00
M30 x 1.5	28.5	M56 x 5.5	50.50
M30 x 2	28.0	M60 x 5.5	54.40
M33 x 2	31.0	M64 x 6	58.00
M36 x 3	36.0	M68 x 6	62.00

Trên đây là tiêu chuẩn ren hệ mét và bảng tra bước ren hệ mét từ M1 – M70 do koresu.com chia sẻ. Hy vọng với những chia sẻ của chúng tôi sẽ giúp các bạn hiểu rõ hơn về loại ren hệ mét từ đó có thể ứng dụng những kiến thức này để lựa chọn một cách chính xác các loại ren trong quá trình sử dụng.
