Thẻ nhớ S7-1200 và những điều cần biết



Sau đây koresu .com sẽ giới thiệu cũng như hướng dẫn các chức năng chính của thẻ nhớ trên PLC S7-1200. Vì đây là thẻ nhớ dùng chung cho cả S7-1200 và S7-1500 nên trên PLC S7-1500 các chức năng cũng tương tự.

Giới thiệu về thẻ nhớ của S7-1200 .

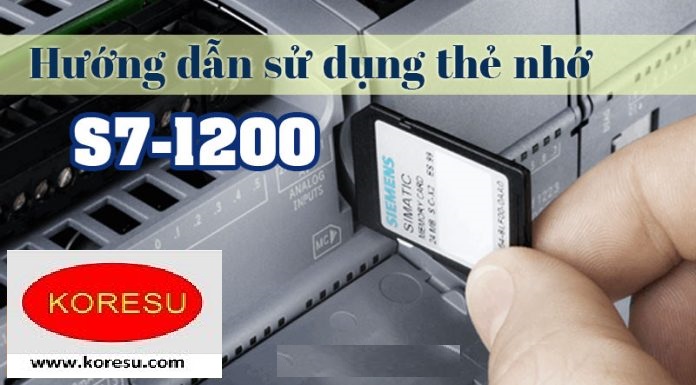

Thẻ nhớ của PLC S7-1200 được sử dụng theo chuẩn thẻ SD. Vì vậy các bạn sẽ thấy nó có hình dạng giống hệt thẻ nhớ cho máy ảnh thông dụng trên thị trường. Điều này sẽ có lợi thế là khi cần đọc thẻ bằng máy tính, các bạn cho thẻ vào khe SD trên laptop luôn, không cần đầu đọc thẻ chuyên dụng khác.

 Tuy nhiên, thẻ của Siemens được format theo chuẩn riêng. Vì vậy về hình dạng thì giống, nhưng chúng ta không thể thay thế 2 loại thẻ này cho nhau được.

Thẻ nhớ của S7 1200 sẽ gồm 4 chức năng chính:

1.      Lưu chương trình (Program): Thẻ nhớ như là nơi để chứa dữ liệu chương trình. Khi các bạn rút thẻ ra thì PLC sẽ không hoạt động được. Giống như các bạn cài win trên ổ cứng vậy, khi rút ổ cứng ra thì máy tính sẽ không có win để chạy.

2.      Thiết bị chuyển project tới các PLC (Transfer): chương trình project được chứa trong thẻ nhớ. Khi cần download PLC thì chỉ cần cho thẻ nhớ vào, project trong thẻ nhớ sẽ tự động down xuống PLC.

3.      Xóa password PLC: Sử dụng thẻ nhớ để xóa password PLC. Dĩ nhiên project mã hóa sẽ mất hết :D.

4.      Cập nhật firmware cho PLC: file firmware được chứa trong thẻ nhớ. Khi cần nâng cấp firrmware, PLC lấy dữ liệu trong thẻ nhớ này. Yêu cầu thẻ 24MB trở lên mới sử dụng được tính năng này.

Lưu ý:

·        Thẻ nhớ là tùy chọn thêm cho S7-1200. Không có thẻ nhớ PLC vẫn hoạt động được.

·        Khi gắn thẻ trong lúc PLC đang chạy sẽ làm PLC bị tắt.

·        Không được format thẻ bằng Window. Khi thẻ bị format thì sẽ không hoạt động được.

Cài đặt tính năng cho thẻ:

Như mình có giới thiệu trước, thẻ nhớ S7-1200 sẽ có 2 chức năng chính: chứa chương trình (Program) và lưu project để down xuống PLC (Transfer).

Để cài đặt chức năng cho thẻ các bạn làm như sau:

B1: các bạn cho thể vào đầu đọc thẻ trên máy tính. Khi đó thẻ nhớ được hiển thị như hình sau:

Đường dẫn: “Project View“—>”SIMATIC Card Reader” —>Đầu đọc thẻ”

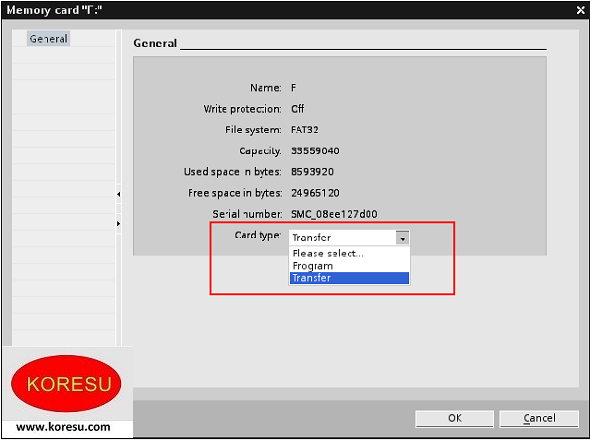

B2: Nhấn chuột phải vào thẻ và chọn Property. Cửa sổ Property sẽ hiện ra.

B3: Ở mục Card type, chọn chức năng tương ứng. Nhấn OK để hoàn thành.

Các bước thực hiện ở chế độ Program:

Bước 1: Cài đặt thẻ ở chế độ Program.

Bước 2: Chuột phải vào PLC chọn Properties. Sau đó chọn Warm restart – RUN như trong hình

Bước 3: Tắt nguồn PLC.

Bước 4: Gắn thẻ nhớ vào PLC.

Bước 5: Mở nguồn lại cho PLC.

Bước 6: Trong chương trình TIA, nhấn Download để download chương trình vào thẻ nhớ trên PLC. Lúc này PLC sẽ hoạt động dựa trên chương trình lưu trong thẻ nhớ.



Các bước thực hiện ở chế độ Transfer:

Ưu điểm: có thể sao chép chương trình sang nhiều PLC khác nhau một cách nhanh chóng.

Các bước được phân thành 2 quá trình chính như sau:

Load chương trình vào thẻ nhớ:

Bước 1: Cài đặt thẻ nhớ ở chế độ Transfer. Lưu ý lúc này dữ liệu chương trình trên thẻ sẽ bị xóa.

Bước 2: Cài đặt chế độ khởi động của PLC là “Warm restart-RUN” như có hướng dẫn ở trên.

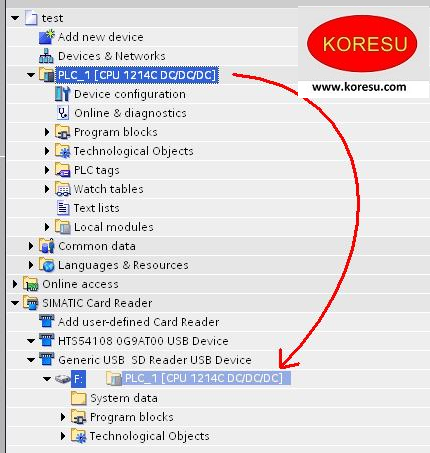

Bước 3: Kéo thả thư mục project vào thẻ nhớ như hình bên dưới:





Sao chép chương trình từ thẻ nhớ vào PLC S7-1200:

Bước 1: Tắt nguồn PLC.

Bước 2: Gắn thẻ nhớ vào khe cắm trên PLC.

Bước 3: Bật nguồn PLC, chúng ta sẽ thấy đèn MAINT nháy màu vàng. Lúc này chương trình đang được chép vào PLC.

Bước 4: tắt nguồn PLC và rút thẻ nhớ ra.

Bước 5: Bật lại nguồn PLC.



Sử dụng thẻ để xóa password PLC S7-1200:

Khi các bạn quên mật khẩu đã cài trên PLC S7-1200 và không thể reset về chế độ ban đầu thì lúc này sử dụng thẻ nhớ sẽ là cách duy nhất để xóa password.

Các bước làm như sau:

Bước 1: tắt nguồn PLC.

Bước 2: sử dụng thẻ nhớ trống gắn vào PLC.

Bước 3: bất nguồn PLC.

Lúc này chương trình cùng với password sẽ được đẩy sang thẻ nhớ và khi chúng ta lấy thẻ ra thì PLC sẽ không còn password nữa và có thể thao tác như bình thường.



Sử dụng thẻ để nâng cấp Firmware PLC:

Bước 1: Dùng máy tính xóa hết dữ liệu bên trong thẻ nhớ. Lưu ý không được format thẻ.

Bước 2: Tải về bản Firmware chính thống từ trang Siemens. Sau khi tải về và giải nén, chúng ta sẽ được file “S7_JOB.SYS” và thư mục “FWUOPDATE.S7S”.

Bước 3: sao chép file và thư mục đó vào trong thẻ nhớ.

Bước 4: gắn thẻ nhớ vào khe cắm trên PLC, lúc này ta sẽ thấy đèn MAINT nhấp nháy.

Bước 5: PLC sẽ tắt nguồn và bật lại. Nếu đèn “RUN/STOP” trên PLC nháy đỏ và chuyển sang màu xanh thì có nghĩa là PLC đang cập nhật firmware. Nếu đèn “RUN/STOP” đang bật và đèn MAINT nhấp nháy thì có nghĩa việc cập nhật đã thành công.

Bước 6: Lấy thẻ nhớ ra khe cắm PLC.

Bước 7: Tắt nguồn PLC và bật nguồn lại. Lúc này PLC đã hoạt động với firmware mới :).

Các bạn có thể kiểm tra lại firmware của PLC trong đường dẫn: “TIA Portal—> online & diagnostics—>Diagnostics—>General”

Chúc các bạn thành công nhé J
