Transistor là gì?

Transistor (bóng bán dẫn) là loại linh kiện bán dẫn chủ động thường được sử dụng như một phần tử khuếch đại hoặc một khóa điện tử. Chúng nằm trong khối đơn vị cơ bản xây dựng nên cấu trúc mạch máy tính điện tử và tất cả các thiết bị điện tử hiện đại khác. Bởi tính nhanh và chính xác của mình nên chúng được ứng dụng nhiều trong các ứng dụng tương tự và số. Từ những sản phẩm quen thuộc như điện thoại, TV, hay các sản phẩm có sử dụng bộ khuếch đại âm thanh, hình ảnh ta đều thấy được vai trò không thể thiếu của transistor.

[toc]

Cấu tạo của Transistor

Transistor gồm ba lớp bán dẫn ghép với nhau hình thành hai mối tiếp giáp P-N , nếu ghép theo thứ tự PNP ta được Transistor thuận , nếu ghép theo thứ tự NPN ta được Transistor ngược. về phương diện cấu tạo Transistor tương đương với hai Diode đấu ngược chiều nhau .

Ba lớp bán dẫn được nối ra thành ba cực , lớp giữa gọi là cực gốc ký hiệu là B ( Base ), lớp bán dẫn B rất mỏng và có nồng độ
tạp chất thấp.

Hai lớp bán dẫn bên ngoài được nối ra thành cực phát ( Emitter ) viết tắt là E,  và cực thu hay cực góp ( Collector ) viết tắt là C, vùng bán dẫn E và C có cùng loại bán dẫn (loại N hay P ) nhưng có kích thước và nồng độ tạp chất khác nhau nên không hoán vị cho nhau được.

cau-tao-transistor

Nguyên lý hoạt động ( làm việc) của Transistor

– Xét hoạt động của Transistor NPN

hoat-dong-transistor

Ta cấp một nguồn một chiều UCE vào hai cực C và E trong đó (+) nguồn vào cực C và (-) nguồn vào cực E.

Cấp nguồn một chiều UBE đi qua công tắc và trở hạn dòng vào hai cực B và E , trong đó cực (+) vào chân B, cực (-) vào chân E.

Khi công tắc mở , ta thấy rằng, mặc dù hai cực C và E

đã được cấp điện nhưng vẫn không có dòng điện chạy qua mối C E ( lúc
này dòng  IC = 0 )

Khi công tắc đóng, mối P-N được phân cực thuận do đó có một dòng điện chạy từ (+) nguồn UBE qua công tắc => qua R hạn dòng => qua mối BE về cực (-) tạo thành dòng IB

Ngay khi dòng IB xuất hiện => lập tức cũng có dòng IC chạy qua mối CE làm bóng đèn phát sáng, và dòng IC mạnh gấp nhiều lần dòng IB

Như vậy rõ ràng dòng IC hoàn toàn phụ thuộc vào dòng IB và phụ thuộc theo một công thức .

IC = β.IB

Trong đó IC là dòng chạy qua mối CE

IB là dòng chạy qua mối BE

β là hệ số khuyếch đại của Transistor

Giải thích : Khi có điện áp UCE nhưng các điện tử và lỗ trống không thể vượt qua mối tiếp giáp P-N để tạo thành dòng điện, khi xuất hiện dòng IBE
do lớp bán dẫn P tại cực B rất mỏng và nồng độ pha tạp thấp, vì vậy số
điện tử tự do từ lớp bán dẫn N ( cực E ) vượt qua tiếp giáp sang lớp
bán dẫn P( cực B ) lớn hơn số lượng lỗ trống rất nhiều, một phần nhỏ
trong số các điện tử đó thế vào lỗ trống tạo thành dòng IB còn phần lớn số điện tử bị hút về phía cực C dưới tác dụng của điện áp UCE => tạo thành dòng ICE chạy qua Transistor.

– Xét hoạt động của Transistor PNP .

Sự hoạt động của Transistor PNP hoàn toàn tương tự Transistor NPN nhưng cực tính của các nguồn điện UCE và UBE ngược lại . Dòng IC đi từ E sang C còn dòng IB đi từ E sang B.

Ký hiệu và hình dạng của Transistor

Hiện nay trên thị trường có nhiều loại Transistor của nhiều nước sản xuất nhưng thông dụng nhất là các transistor của Nhật bản, Mỹ và Trung quốc.

Transistor Nhật bản : thường ký hiệu là A…, B…, C…, D…   Ví dụ A564, B733, C828, D1555 trong đó các Transistor ký hiệu là A và B là Transistor thuận PNP còn ký hiệu là C và D là Transistor ngược NPN.   các Transistor  A và C thường có công xuất nhỏ và tần số làm việc cao còn các Transistor B và D thường có công xuất lớn và tần số làm việc thấp hơn.

Transistor do Mỹ sản xuất. thường ký hiệu là 2N…   ví dụ 2N3055, 2N4073 vv…

Transistor do Trung quốc sản xuất : Bắt đầu bằng số 3, tiếp theo là hai chũ cái. Chữ cái thức nhất cho biết loại bóng : Chữ A và B là bóng thuận , chữ C và D là bòng ngược, chữ thứ hai cho biết đặc điểm : X và P là bòng âm tần, A và G là bóng cao tần. Các chữ số ở sau chỉ thứ tự sản phẩm.   Thí dụ : 3CP25 , 3AP20 vv..

Video chia sẻ chi tiết về Transistor

Cách xác định chân E, B, C của Transistor

Với các loại Transistor công xuất nhỏ thì thứ tự chân C và B tuỳ theo bóng của nước nào sả xuất , nhựng chân E luôn ở bên trái nếu ta để Transistor như hình dưới

Nếu là Transistor do Nhật sản xuất : thí dụ Transistor  C828,  A564 thì  chân C ở giữa , chân B ở bên phải.

Nếu là Transistor Trung quốc sản xuất thì chân B ở giữa , chân C ở bên phải.

Tuy nhiên một số Transistor được sản xuất nhái thì không theo thứ tự này => để biết chính xác ta dùng phương pháp đo bằng đồng hồ vạn năng.

c1815

Transistor C1815 công xuất nhỏ.

Với loại Transistor công xuất lớn (như hình dưới ) thì hầu hết đều có chung thứ tự chân là : Bên trái là cực B, ở giữa là cực C và bên phải là cực E.

d1555
Transistor D1555 công xuất lớn thường
có thứ tự chân như trên.

* Đo xác định chân B và C

Với Transistor công xuất nhỏ thì thông thường chân E ởbên trái như vậy ta chỉ xác định chân B và suy ra chân C là chân còn
lại.

Để đồng hồ thang x1Ω , đặt cố định một que đo vào từng chân , que kia chuyển sang hai chân còn lại, nếu kim lên = nhau thì chân có que đặt cố định là chân B, nếu que đồng hồ cố định là que đen thì là Transistor ngược, là que đỏ thì là Transistor thuận..

Cách đo kiểm tra Transistor sống chết

Transistor khi hoạt động có thể hư hỏng do nhiều nguyên nhân, như hỏng do nhiệt độ, độ ẩm, do điện áp nguồn tăng cao hoặc do chất lượng của bản thân Transistor, để kiểm tra Transistor bạn hãy nhớ cấu tạo của chúng.

cau-tao-transistor

Dựa vào cấu tạo của Transistor ta có cách kiểm tra

Kiểm tra Transistor ngược NPN  tương tự kiểm tra hai Diode đấu chung cực Anôt, điểm chung là cực B, nếu đo từ B sang C
và B sang E ( que đen vào B ) thì tương đương như đo hai diode thuận chiều => kim lên , tất cả các trường hợp đo khác kim không lên.

Kiểm tra Transistor thuận  PNP tương tự kiểm tra hai Diode đấu chung cực Katôt, điểm chung là cực B của Transistor, nếu
đo từ B sang C và B sang E ( que đỏ vào B ) thì tương đương như đo hai diode thuận chiều => kim lên , tất cả các trường hợp đo khác kim không lên.

Trái với các điều trên là Transistor bị hỏng.

Transistor có thể bị hỏng ở các trường hợp .

* Đo thuận chiều từ B sang E hoặc từ B sang C => kim không lên là transistor đứt BE hoặc đứt BC
* Đo từ B sang E hoặc từ B sang C kim lên cả hai chiều là chập hay dò BE hoặc BC.
* Đo giữa C và E kim lên là bị chập CE.

* Các hình ảnh minh hoạ khi đo kiểm tra Transistor.

kiem-tra-transistor-tot

Phép đo cho biết Transistor còn tốt .

Minh hoạ phép  đo trên : Trước hết nhìn vào
ký hiệu ta biết được  Transistor trên  là bóng ngược, và các
chân của Transistor lần lượt là ECB ( dựa vào tên Transistor ). < xem lại phần xác định chân Transistor >

    • Bước 1 : Chuẩn bị đo để đồng hồ ở thang x1Ω

    • Bước 2  và bước 3 : Đo thuận chiều BE và BC => kim lên .

    • Bước 4 và bước 5 : Đo ngược chiều BE và BC => kim không lên.

    • Bước 6 : Đo giữa C và E kim không lên

    • => Bóng tốt.

———————————————————————-

kiem-tra-transistor-chap-eb

Phép đo cho biết Transistor bị chập BE

    • Bước 1 : Chuẩn bị .

    • Bước 2 : Đo thuận giữa B và E kim lên = 0 Ω

    • Bước 3: Đo ngược giữa B và E kim lên = 0 Ω

    • => Bóng chập BE

—————————————————————–

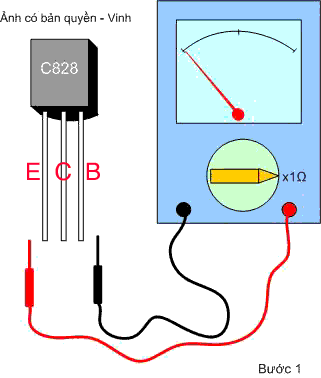

kiem-tra-transistor-dut-be

Phép đo cho biết bóng bị đứt BE

    • Bước 1 : Chuẩn bị .

    • Bước 2 và 3 : Đo cả hai chiều giữa B và E kim không lên.

    • => Bóng đứt BE

———————————————————

kiem-tra-transistor-chap-ce

Phép đo cho thấy bóng bị chập CE

    • Bước 1 : Chuẩn bị .

    • Bước 2 và 4 : Đo cả hai chiều giữa C và E kim lên = 0 Ω

    • => Bóng chập CE

    • Trường hợp đo giữa C và E kim lên một chút là bị dò CE.

Các thông số kỹ thuật của Transistor

Các thông số kỹ thuật của Transistor

    • Dòng điện cực đại : Là dòng điện giới hạn của transistor, vượt qua dòng giới hạn này Transistor sẽ bị hỏng.
    • Điện áp cực đại : Là điện áp  giới hạn của transistor đặt vào cực CE , vượt qua điện áp giới hạn này Transistor sẽ bị đánh thủng.
    • Tấn số cắt : Là tần số giới hạn mà Transistor làm việc bình thường, vượt quá tần số này thì độ khuyếch đại của Transistor bị giảm .
    • Hệ số khuyếch đại : Là tỷ lệ biến đổi của dòng ICE lớn gấp bao nhiêu lần dòng IBE
    • Công xuất cực đại : Khi hoat động Transistor tiêu tán một công xuất P = UCE . ICE nếu công xuất này vượt quá công xuất cực đại của Transistor thì Transistor sẽ bị hỏng .

Một số Transistor đặc biệt .

* Transistor số ( Digital Transistor ) : Transistor số có cấu tạo như Transistor thường nhưng chân B được đấu thêm một điện trở vài chục KΩ

transistor_so

Transistor số thường được sử
dụng trong các mạch công tắc , mạch logic, mạch điều khiển , khi hoạt
động người ta có thể đưa trực tiếp áp lệnh 5V vào chân B để điều khiển
đèn ngắt mở.

transistor

Minh hoạ ứng dụng của Transistor Digital

* Ký hiệu : Transistor Digital  thường có các ký hiệu là DTA…( dền thuận ), DTC…( đèn ngược ) ,  KRC…( đèn ngược )  KRA…( đèn thuận),  RN12…( đèn ngược ), RN22…(đèn thuận ), UN…., KSR…
. Thí dụ : DTA132 , DTC 124 vv…

* Transistor công xuất dòng ( công xuất ngang )

Transistor công xuất lớn thường được gọi là sò. Sò dòng, Sò nguồn vv..các sò này được thiết kế để điều khiển bộ cao áp hoặc biến áp nguồn xung hoạt động ,  Chúng thường  có điện áp  hoạt động cao và cho dòng chịu đựng lớn. Các sò công xuất dòng( Ti vi mầu)  thường có đấu thêm các diode đệm ở trong song song với cực CE.



Sò công xuất dòng trong Ti vi mầu

Phân cực cho Transistor

Cấp điện cho Transistor ( Vcc – điện áp cung cấp )

Để sử dụng Transistor trong mạch ta cần phải cấp cho nó một nguồn điện, tuỳ theo mục đích sử dụng mà nguồn điện được cấp
trực tiếp vào Transistor hay đi qua điện trở, cuộn dây v v… nguồn điện Vcc cho Transistor được quy ước là nguồn cấp cho cực CE.

cap-dien-transistor

Cấp nguồn Vcc cho Transistor ngược và thuận

    • Ta thấy rằng : Nếu Transistor là ngược NPN thì Vcc phải là nguồn dương (+), nếu Transistor là thuận PNP thì Vcc là nguồn âm (-)

Định thiên ( phân cực ) cho Transistor .

* Định thiên : là cấp một nguồn điện vào chân B ( qua trở định thiên) để đặt Transistor vào trạng thái sẵn sàng hoạt động,  sẵn sàng khuyếch đại các tín hiệu cho dù rất nhỏ.

dinh-thien-1

Tại sao phải định thiên cho Transistor nó mới sẵn sàng hoạt động ? :  Để hiếu được điều này ta hãy xét  hai sơ đồ trên :

    • Ở trên là hai mạch sử dụng transistor để khuyếch đại tín hiệu, một mạch chân B không được định thiên và một mạch chân B được định thiên thông qua Rđt.

    • Các nguồn tín hiệu đưa vào khuyếch đại thường có biên độ rất  nhỏ ( từ 0,05V đến 0,5V ) khi đưa vào chân B( đèn chưa có định thiên) các tín hiệu này không đủ để tạo ra dòng IBE ( đặc điểm mối P-N phaỉ có 0,6V mới có dòng hạy qua ) => vì vậy cũng không có dòng ICE =>  sụt áp trên Rg = 0V và điện áp ra chân C = Vcc

    • Ở sơ đồ thứ 2 , Transistor có Rđt định thiên => có dòng IBE, khi đưa tín hiệu nhỏ vào chân B => làm cho dòng BE tăng hoặc giảm => dòng ICE cũng tăng hoặc giảm , sụt áp trên Rg cũng thay đổi => và kết quả đầu ra ta thu được một tín hiệu tương tự đầu vào nhưng có biên độ lớn hơn.

=> Kết luận : Định thiên ( hay phân cực)  nghĩa là tạo một dòng điện IBE ban đầu, một sụt áp trên Rg ban đầu để khi có một nguồn tín hiệu yếu đi vào cực B , dòng IBE sẽ tăng hoặc giảm => dòng ICE cũng tăng hoặc giảm => dẫn đến sụt áp trên Rg cũng tăng hoặc giảm => và sụt áp này chính là tín hiệu ta cần lấy ra .

Một số mach định thiên khác .

* Mạch định thiên dùng hai nguồn điện khác nhau .

mach-phan-cuc-transistor

Mạch định thiên dùng hai nguồn điện khác nhau

* Mach định thiên có điện trở phân áp

Để có thể khuếch đại được nhiều nguồn tín hiệu mạnh yếu khác nhau, thì
mạch định thiên thường sử dụng thêm điện trở phân áp Rpa đấu từ B xuống
Mass.

mach-phan-cuc

Mạch định thiên có điện trở phân áp  Rpa

* Mạch định thiên có hồi tiếp .

mạch có điện trở định thiên đấu từ đầu ra (cực C ) đến đầu vào ( cực B)
mạch này có tác dụng tăng độ ổn định cho mạch khuyếch đại khi hoạt động.

dinh-thien-hoi-tiep

Ứng dụng của Transistor trong thực tế

Khuếch đại điện áp một chiều

Tranzito được dùng trong các mạch khuếch đại một chiều (dc), khuếch đại tín hiệu (ac), mạch khuếch đại vi sai, các mạch khuếch đại đặc biệt, mạch ổn áp…

Khuếch đại điện áp xoay chiều

Tín hiệu sử dụng trong mạch là tín hiệu xoay chiều

Khuếch đại công suất

Ứng dụng trong khuếch đại công suất cho hệ thống âm thanh, hệ thống điều khiển.

Mạch này thường làm việc với hiệu điện thế cao và dòng lớn.

Khuếch đại chuyển mạch công tắc

Ứng dụng trong điều khiển rơ le chuyển mạch. Thậm chí bản thân các BJT cũng là một chuyển mạch.
