Hướng dẫn tự chế cáp lập trình màn hình HMI Hitech dòng PWS6000 cũng như dòng PWS3000, PWS1711 kết nối với máy tính qua cổng COM RS232

Chuẩn bị:

• Rắc cổng COM 9 chân đực và cái
• Rắc cổng COM máy in 25 chân đực

Thực hiện:

Hàn cáp nối dây theo một trong 2 sơ đồ sau:

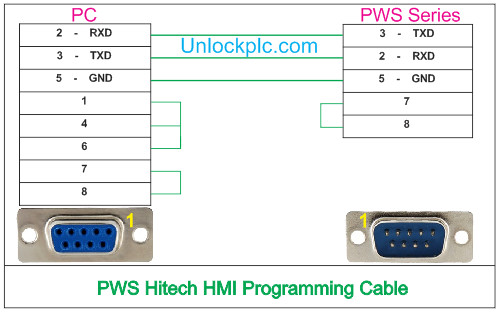

Dùng cổng COM1 9 chân

Dùng cổng COM2 25 chân (PC-PWS6600):

Đối với các dòng đời cao như: PWS6800C-P, PWS6A00T-P, PWS6A00T-N các bạn có thể dùng cổng USB máy in hoặc cổng Ethernet để lập trình (Download/Upload)

Nếu ngại làm cáp, các bạn có thể mua cáp lập trình HMI có sẵn: USB-PWS6600, PC-Hitech Cable tại đây.
